Connect Vyos 1.5

Bài viết này hướng dẫn build thiết bị Router để đấu nối VPN_S2S với dịch vụ VPN Site-to-Site của FPT Smart Cloud.

Cần đảm bảo các điều kiện sau:

  • VPNAAS trên trang Portal
  • Vyos 1.5 đã được download và boot image trên cloud với tên: Vyos 1.5
  • Public IP, giảm độ phức tạp thì gắn trực tiếp vào VM, không dùng Floating IP
  • 1 VM Pfsense để phục vụ debug( Optional )

Bước 1: Build Vyos1.5 for Cloud​

  • Trên Horizon ta tiến hành tạo VM từ image với các thông số keypair của user và network provider {IP PUBLIC} bất kì.

Bước 2: Cấu hình cho VPN Site-to-Site​

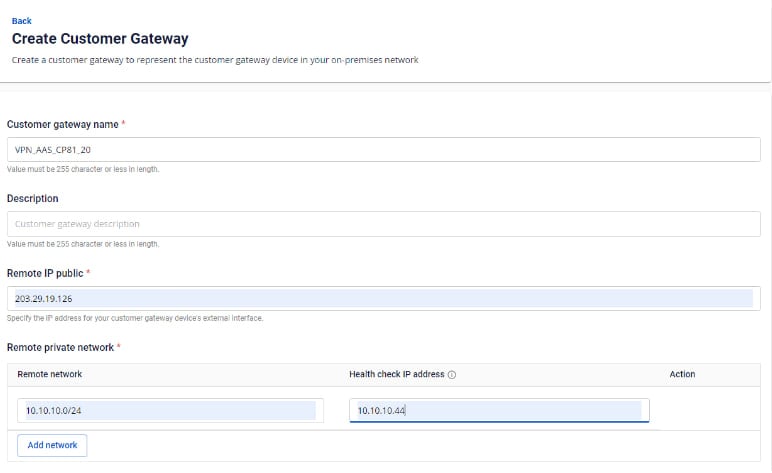

Truy cập và tạo VPN Site To Site trên trang https://console.fptcloud.com/ - Tạo Customer Gateway:

  • Remote private network: dãy Lan Subnet cần peering của Vyos
  • Remote IP public: IP public của Vyos

  • Tạo Customer Gateway:

  • Tạo VPN Connection: Thông số của VPN Connection sẽ bao gồm 3 mục chính:

    • General information (chứa các thông tin chung của kết nối VPN)
    • Remote VPN Information (chứa các thông tin mã hóa và thông tin của quý khách hàng)
    • Dead Peer Detection (số lần hệ thống tự động retry kết nối khi bị vấn đề)

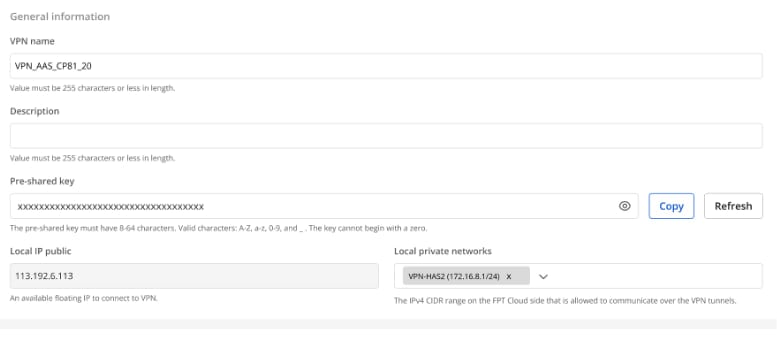

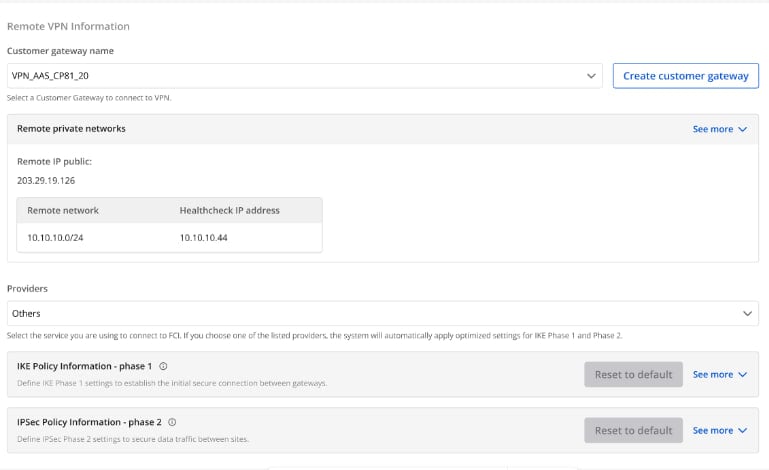

Phần 1: General information Lưu ý: Thông số Pre-shared-key cần lưu lại để kết nối với Vyos Phần 2: Remote VPN information Quý khách hàng lựa chọn Providers = “others" sau đó làm theo các bước sau:

  • Bước 1: Điền providers name = "Vyos"
  • Bước 2: Điền thông tin cho IKE và IPSec cụ thể như sau:

Đối với IKE:

  • Authorization algorithm: sha256
  • Encryption algorithm: aes 256
  • IKE version: ikev2
  • DH group: group14
  • Lifetime: 3600 seconds
  • Phase1 negotiation mode: main

Đối với IPsec:

  • Authorization algorithm: sha256
  • Encryption algorithm: aes 256
  • Encapsulation mode: tunnel
  • Transform protocol: esp
  • Perfect Forward Secrecy (PFS): group14
  • Lifetime: 3600 seconds

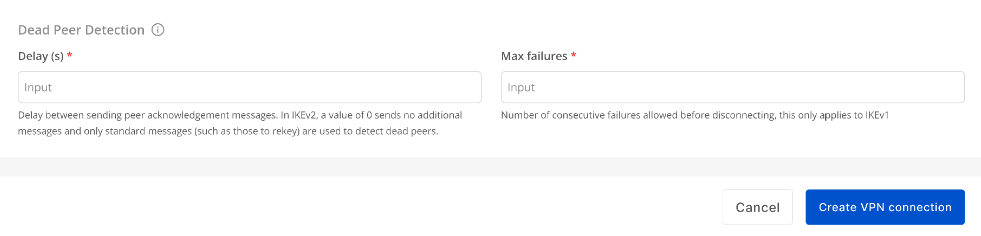

Phần 3: Dead peer detection Điền thông số Delay và max failure và chọn khởi tạo VPN Connection

Bước 3: Cấu hình cho Vyos​

  • Đăng nhập ssh vào Vyos theo key đã tạo trên
  • Đăng nhập ssh theo địa chỉ IP: {IP PUBLIC} với user là: "vyos" . Minh họa: ssh vyos@{IP PUBLIC} Chạy các lệnh sau( thay các tham số vào):
Copyconfigure
Copyset interfaces ethernet eth0 address '{`IP Public Vyos`}'
set interfaces ethernet eth1 vif 111 address '{`IP LAN Vyos`}/24'
set protocols static route 0.0.0.0/0 next-hop {`IP-Remote`}
set vpn ipsec authentication psk RIGHT id '{`IP Public Vyos`}'
set vpn ipsec authentication psk RIGHT id {`IP-Remote`}
set vpn ipsec authentication psk RIGHT secret ' {`Pre-Share-Key`}'
set vpn ipsec esp-group ESP-GROUP mode 'tunnel'
set vpn ipsec esp-group ESP-GROUP proposal 1 encryption 'aes256'
set vpn ipsec esp-group ESP-GROUP proposal 1 hash 'sha256'
set vpn ipsec ike-group IKE-GROUP key-exchange 'ikev2'
set vpn ipsec ike-group IKE-GROUP proposal 1 dh-group '14'
set vpn ipsec ike-group IKE-GROUP proposal 1 encryption 'aes256'
set vpn ipsec ike-group IKE-GROUP proposal 1 hash 'sha256'
set vpn ipsec interface 'eth0'
set vpn ipsec site-to-site peer RIGHT authentication mode 'pre-shared-secret'
set vpn ipsec site-to-site peer RIGHT connection-type 'initiate'
set vpn ipsec site-to-site peer RIGHT default-esp-group 'ESP-GROUP'
set vpn ipsec site-to-site peer RIGHT ike-group 'IKE-GROUP'
set vpn ipsec site-to-site peer RIGHT local-address '{`IP Public Vyos`}'
set vpn ipsec site-to-site peer RIGHT remote-address {`IP-Remote`}
set vpn ipsec site-to-site peer RIGHT tunnel 0 local prefix '{`Sunet LAN Vyos`}/24'
set vpn ipsec site-to-site peer RIGHT tunnel 0 remote prefix '{`Sunet LAN Remote`}/24'

Save and commit

Copycommit
save
