Connect Palo Alto
Bài viết này hướng dẫn build thiết bị Router để đấu nối VPN_S2S với dịch vụ VPN Site-to-Site của FPT Smart Cloud.
- Bước 1: Cấu hình cho VPN Site-to-Site
- Bước 2: Cấu hình IPsec cho Palo Alto
- Bước 3: Cấu hình firewall và routing cho Palo Alto
Cần đảm bảo các điều kiện sau:
- VPN Site-to-Site trên trang Portal
- Palo Alto đã được cài đặt và enable ở phía khách hàng.
- Palo Alto đã được cài đặt và có 3 IP: Managenment( IP public) - WAN( IP public) - LAN.
Bước 1: Cấu hình cho VPN Site-to-Site

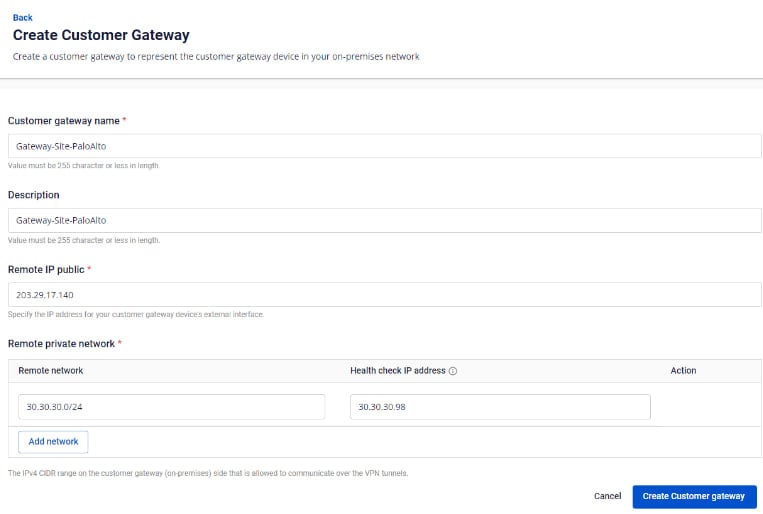

Truy cập và tạo VPN Site-to-Site trên trang https://console.fptcloud.com/ - Tạo Customer Gateway:
- Remote private network: dãy Lan Subnet cần peering Palo Alto
- Remote IP public: IP public của Palo Alto
- Tạo VPN Connection: Thông số của VPN Connection sẽ bao gồm 3 mục chính:
- General information (chứa các thông tin chung của kết nối VPN)
- Remote VPN Information (chứa các thông tin mã hóa và thông tin của quý khách hàng)
- Dead Peer Detection (số lần hệ thống tự động retry kết nối khi bị vấn đề)

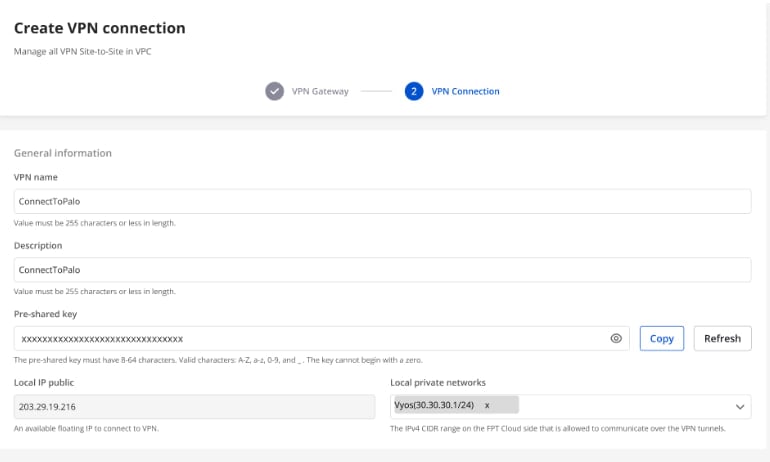

Phần 1: General information
Lưu ý : Thông số Pre-shared-key cần lưu lại để kết nối với Palo Alto

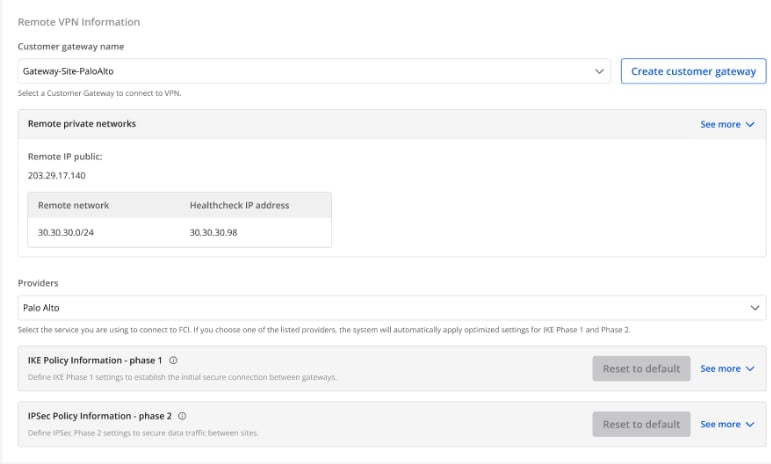

Phần 2: Remote VPN information
Khi quý khách hàng lựa chọn Providers “Palo Alto”, hệ thống sẽ tự động điền thông tin cho IKE và IPSec cụ thể như sau: Đối với IKE:
- Encryption algorithm: aes-256
- Authorization algorithm: sha256
- IKE version: ikev2
- Lifetime units: seconds
- Lifetime value: 28800
- DH Group: GROUP_14
- Phase1 negotiation mode: main
Đối với IPsec:
- Encapsulation mode: tunnel
- Encryption algorithm: aes-256
- Authorization algorithm: sha256
- Lifetime units: seconds
- Lifetime value: 3600
- Perfect forward secrecy (PFS): GROUP_14
- Transform protocol: esp

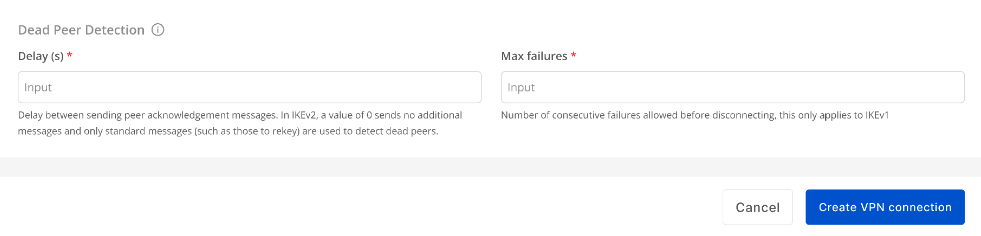

Phần 3: Remote VPN information
Điền thông số Delay và max failure và chọn Create VPN Connection
Bước 2: Cấu hình IPsec cho Palo Alto

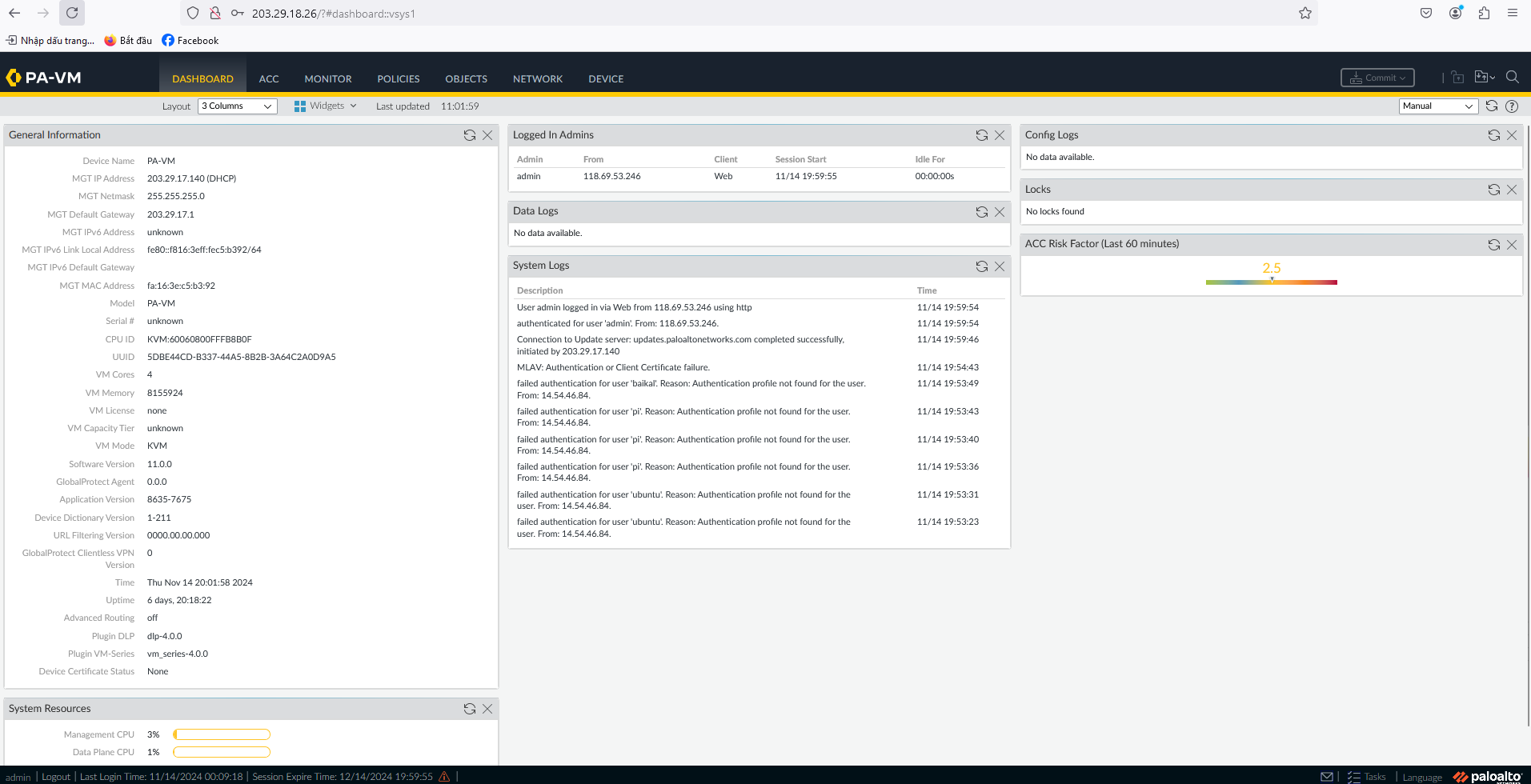

- Đăng nhập web vào Palo Alto khách hàng theo IP Management:

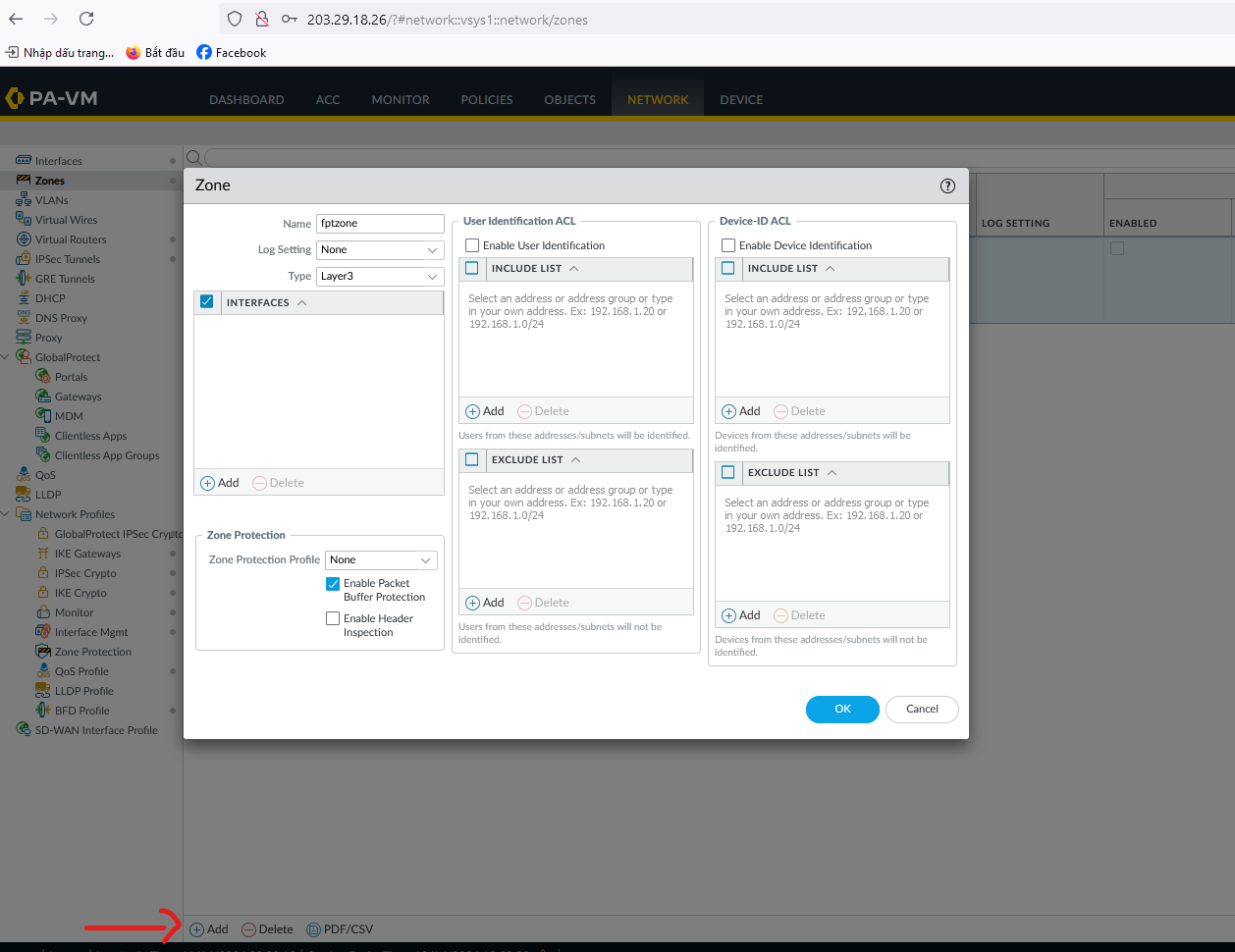

- Chọn Add và kích hoạt Zone của Palo Alto

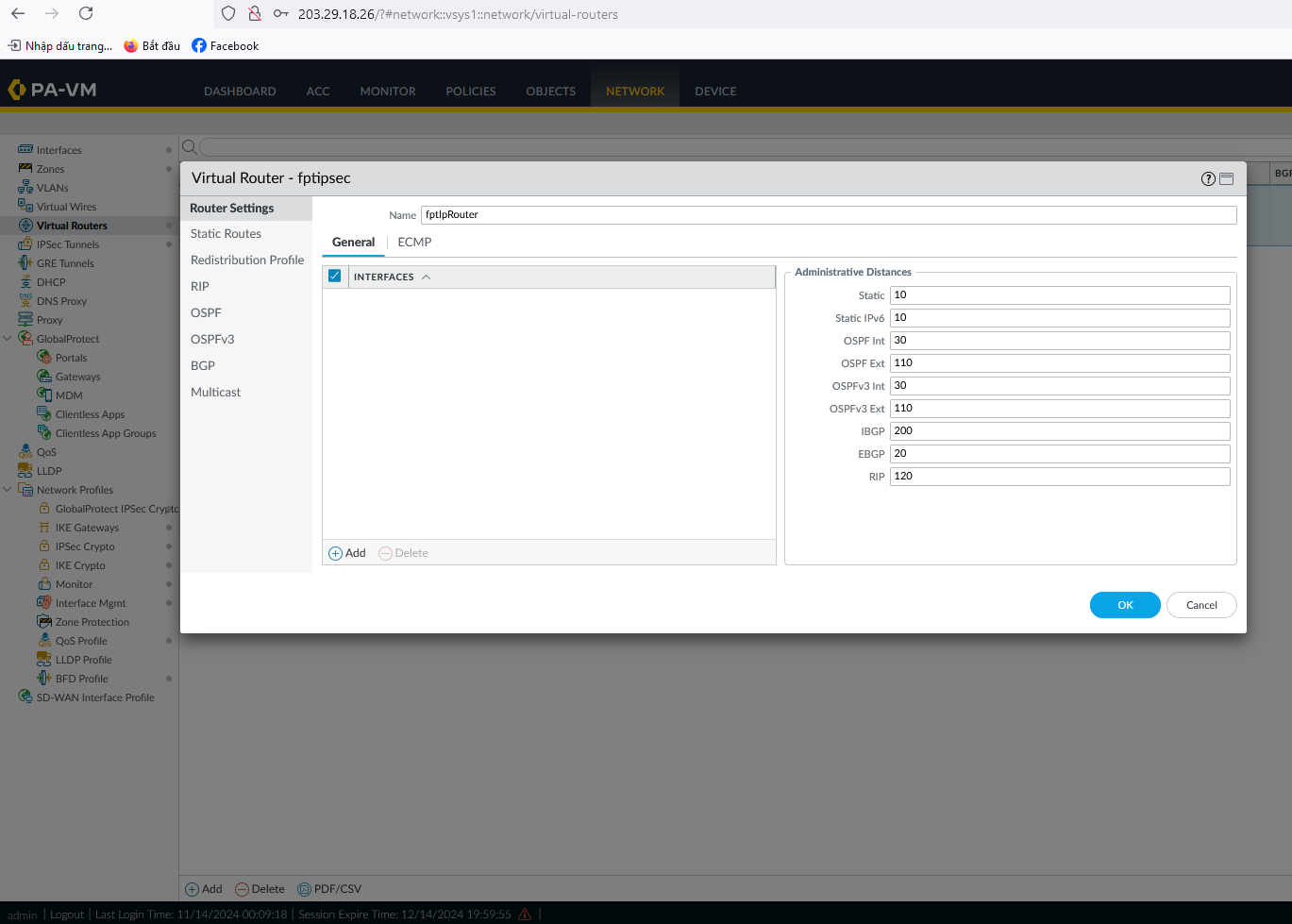

- Tạo Virtual Router của Palo Alto và chọn OK.

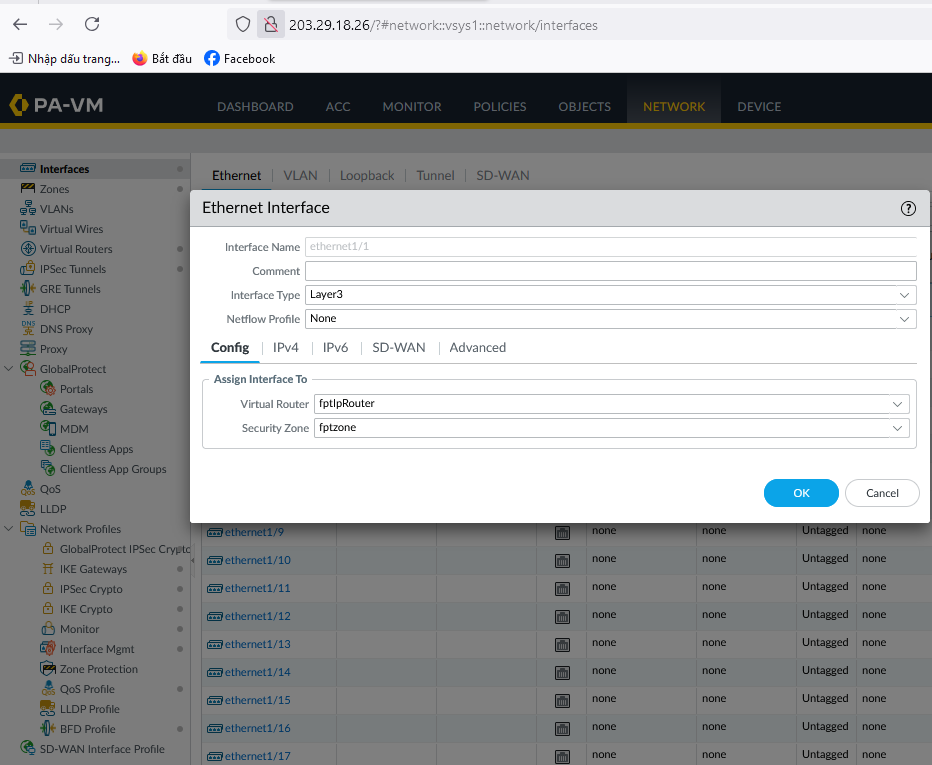

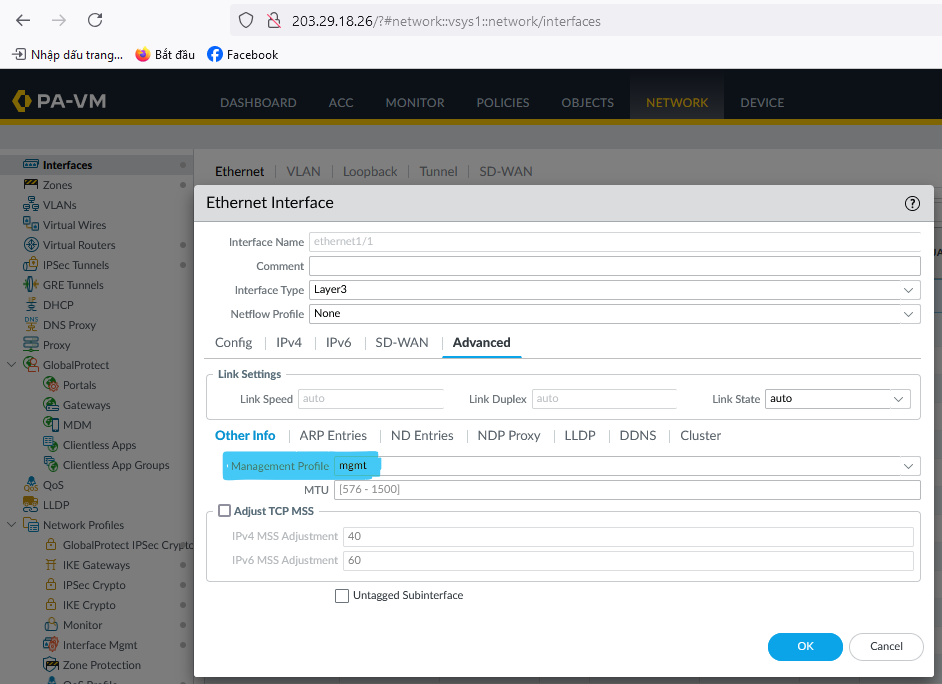

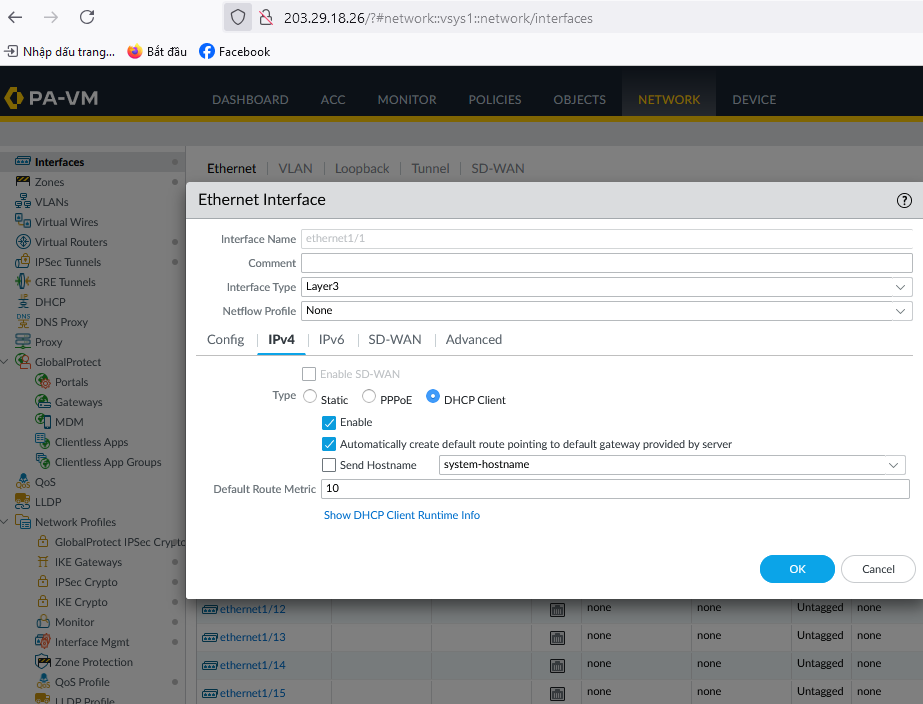

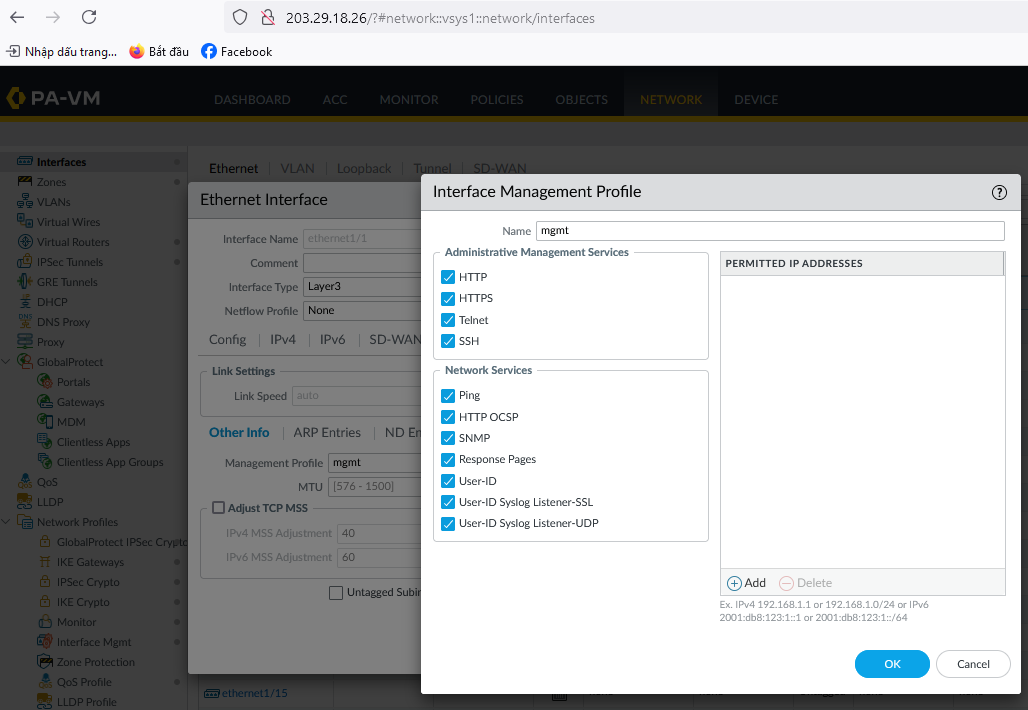

- Tạo ra interface WAN là LAN, (lưu ý làm cho ethernet1/1 và tương tự cho ethernet 1/2)

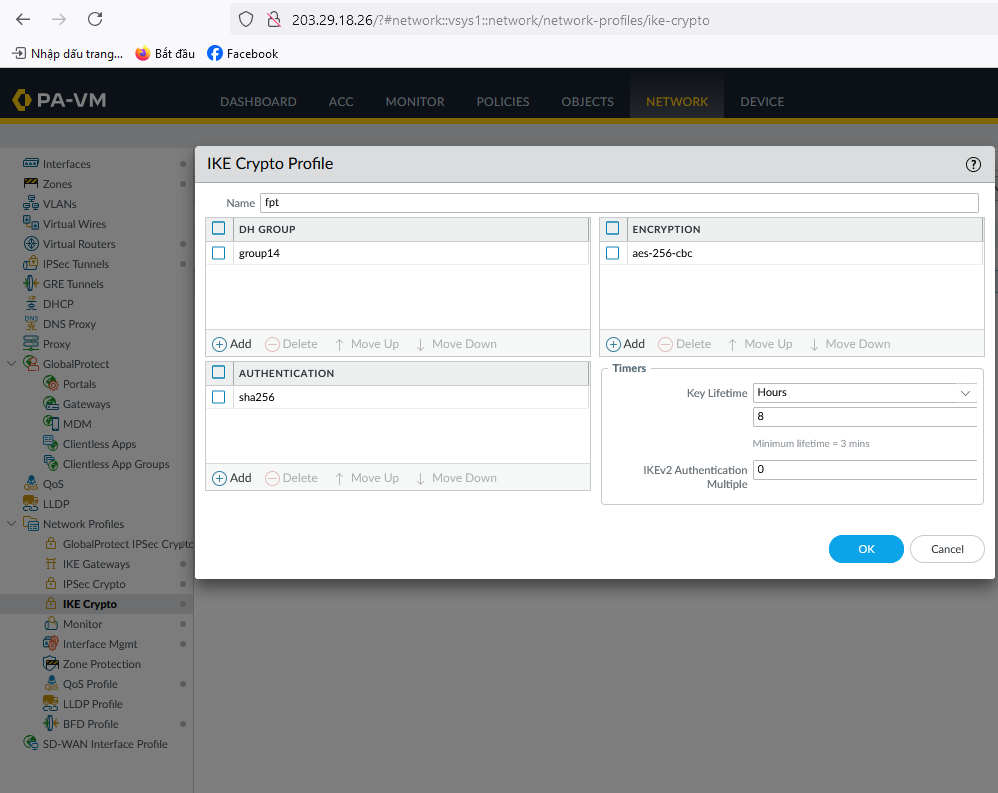

- Tạo ra IKE Crypto:

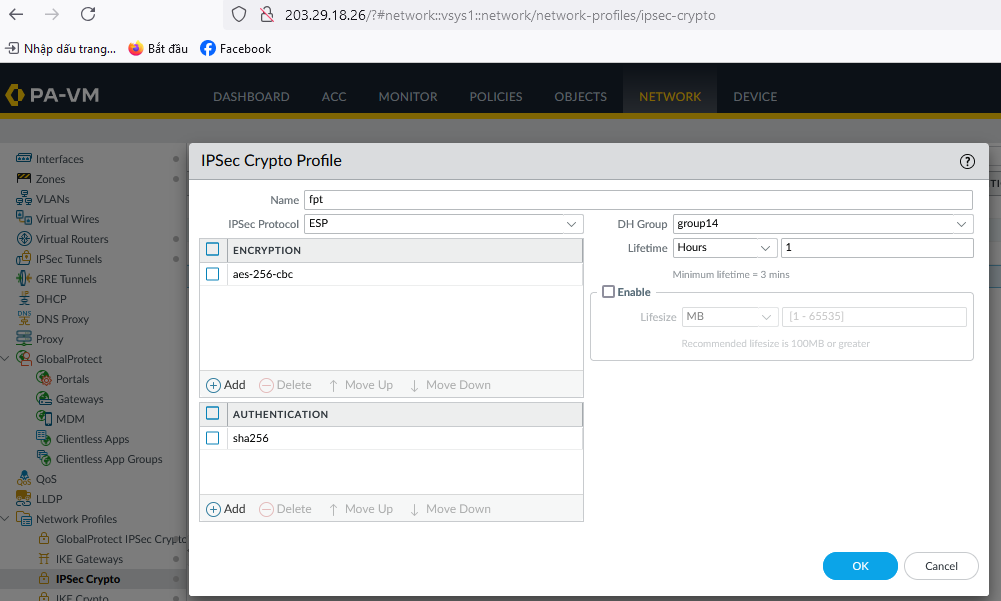

- Tạo ra IPSec Crypto:
- Chọn IPsec Tunnels:

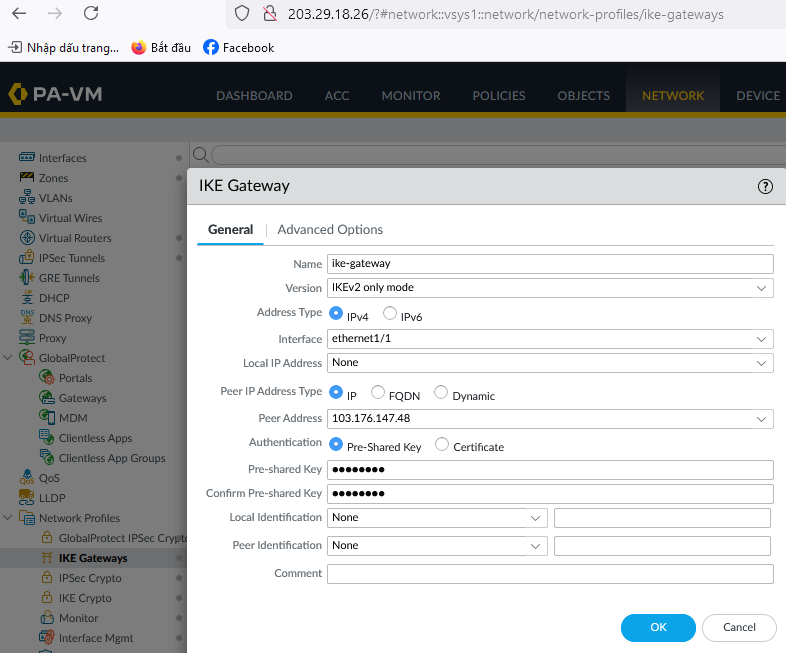

- Tại tab General, điền Peer Address là IP của FPT đã tạo ở bước 1(trong hình là 103.176.147.48)

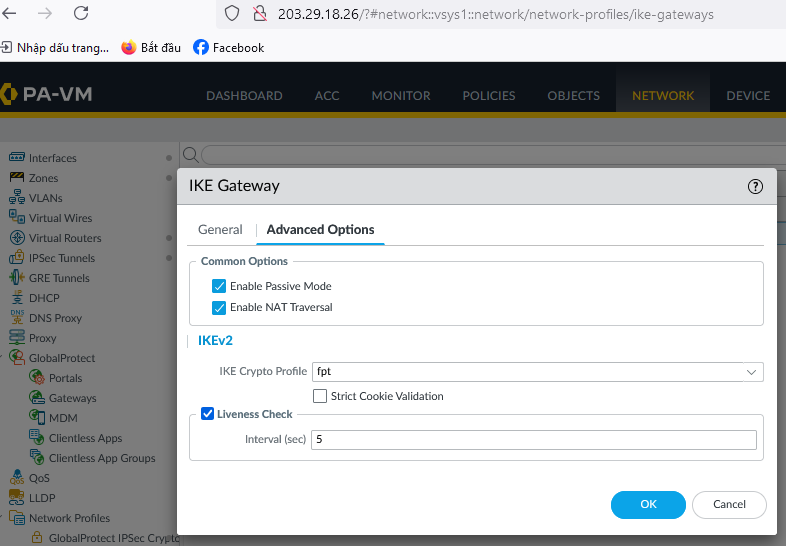

+Tại tab Advanced Options điền các thông tin sau:

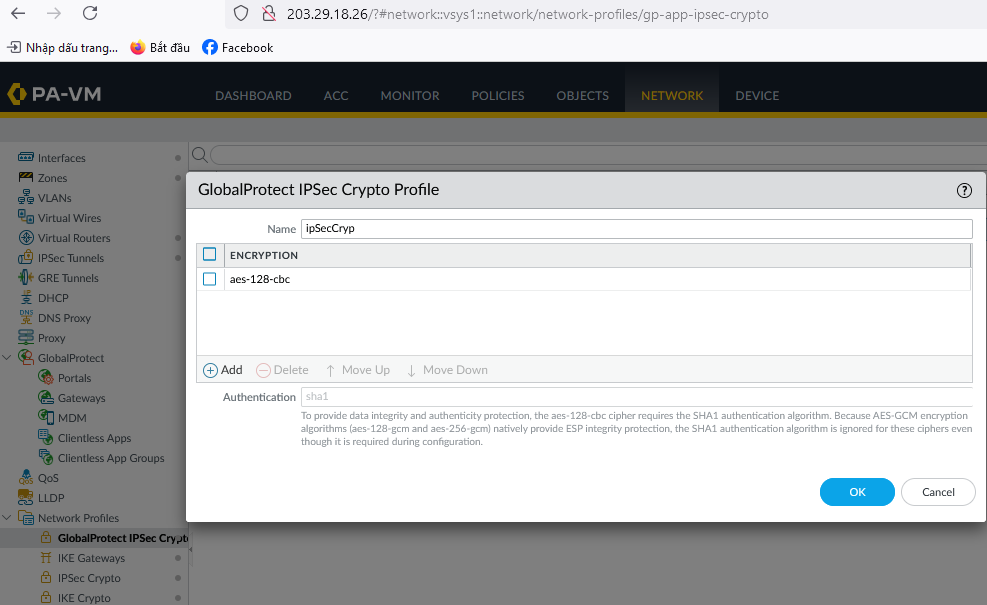

- Tạo ra GlobalProtect IPSec:

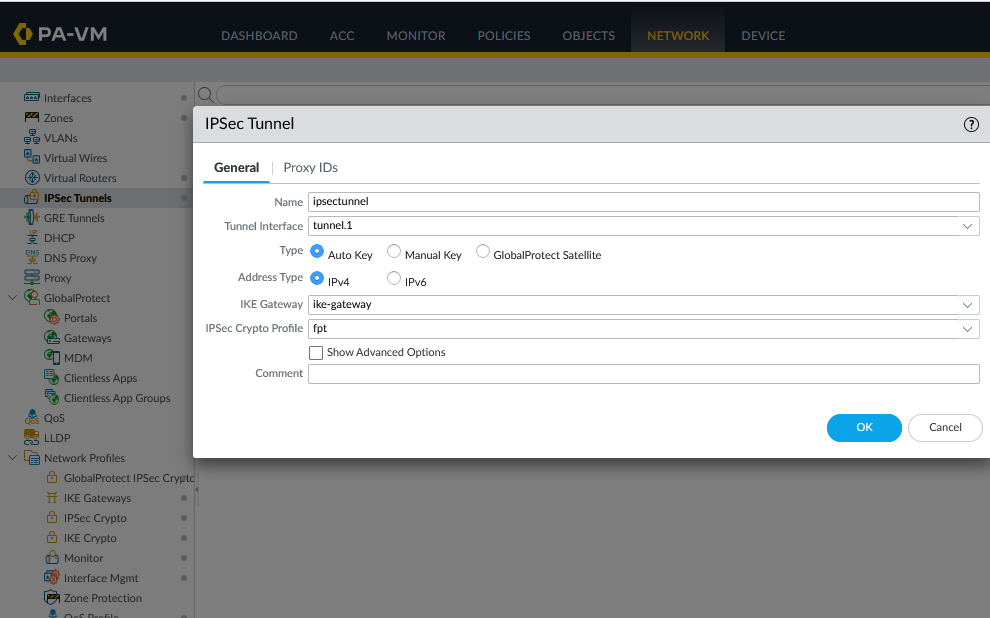

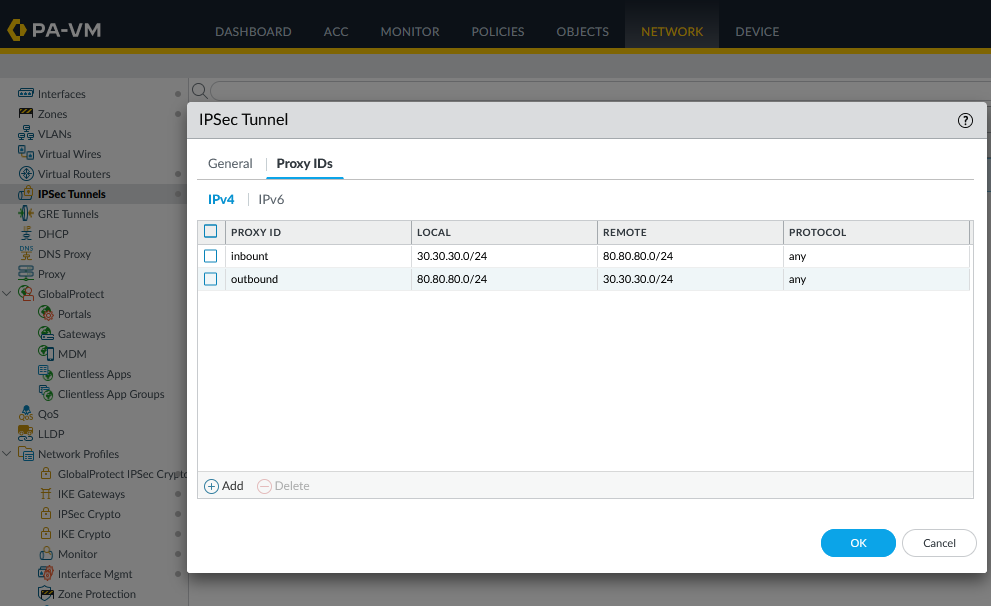

- Tạo ra IPSec Tunnels:
- Tại tab General, điền Peer Address là IP của FPT đã tạo ở bước 1(trong hình là 103.176.147.48)
Bước 3: Cấu hình firewall và routing cho Palo Alto
Để cấu hình firewall và routing cho Palo Alto, thao tác theo các bước ở ví dụ dưới đây:

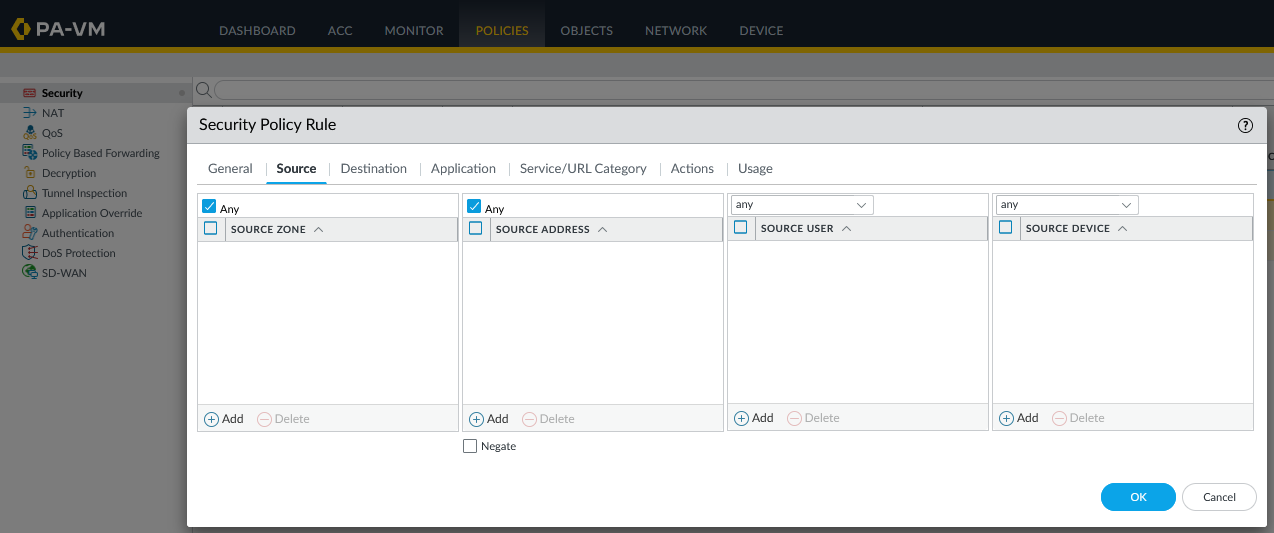

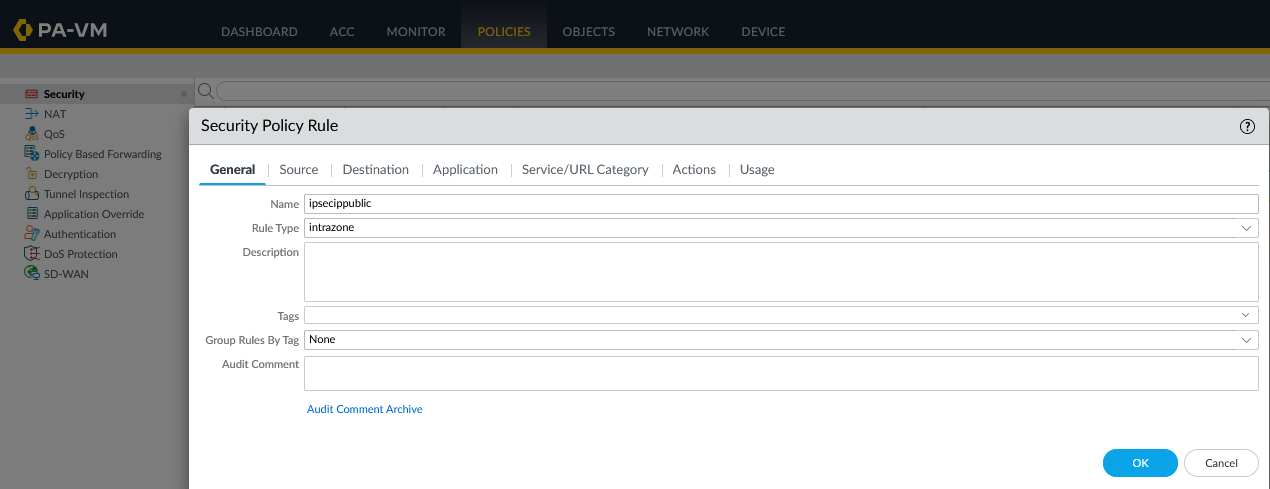

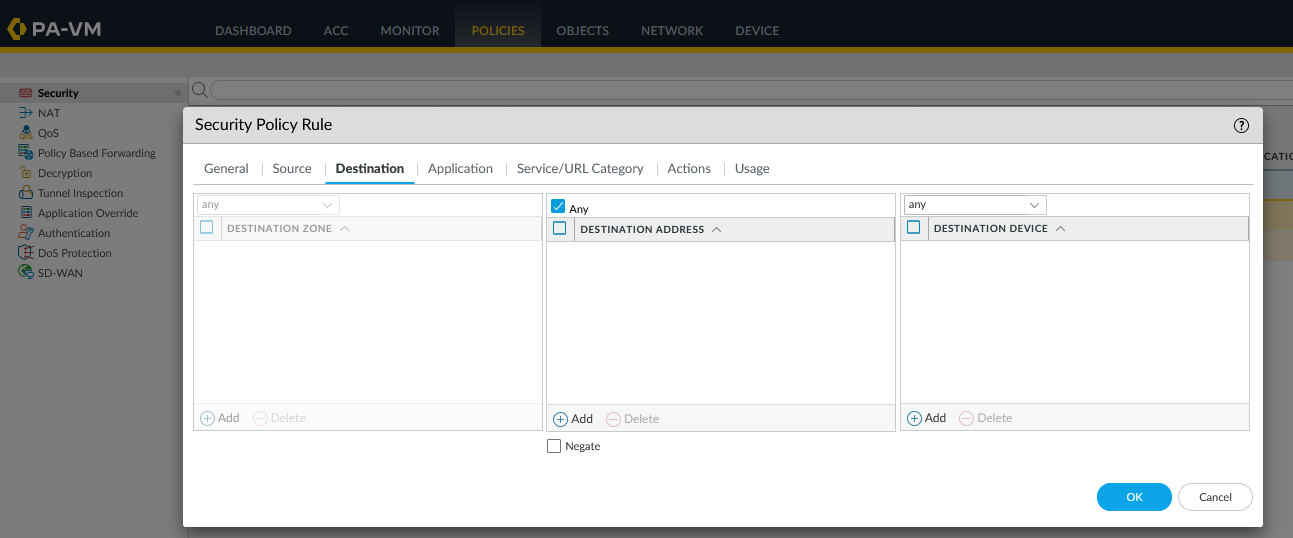

- Mở firewall bất kỳ
Tuỳ theo từng khách hàng mà mở source và destination theo rule

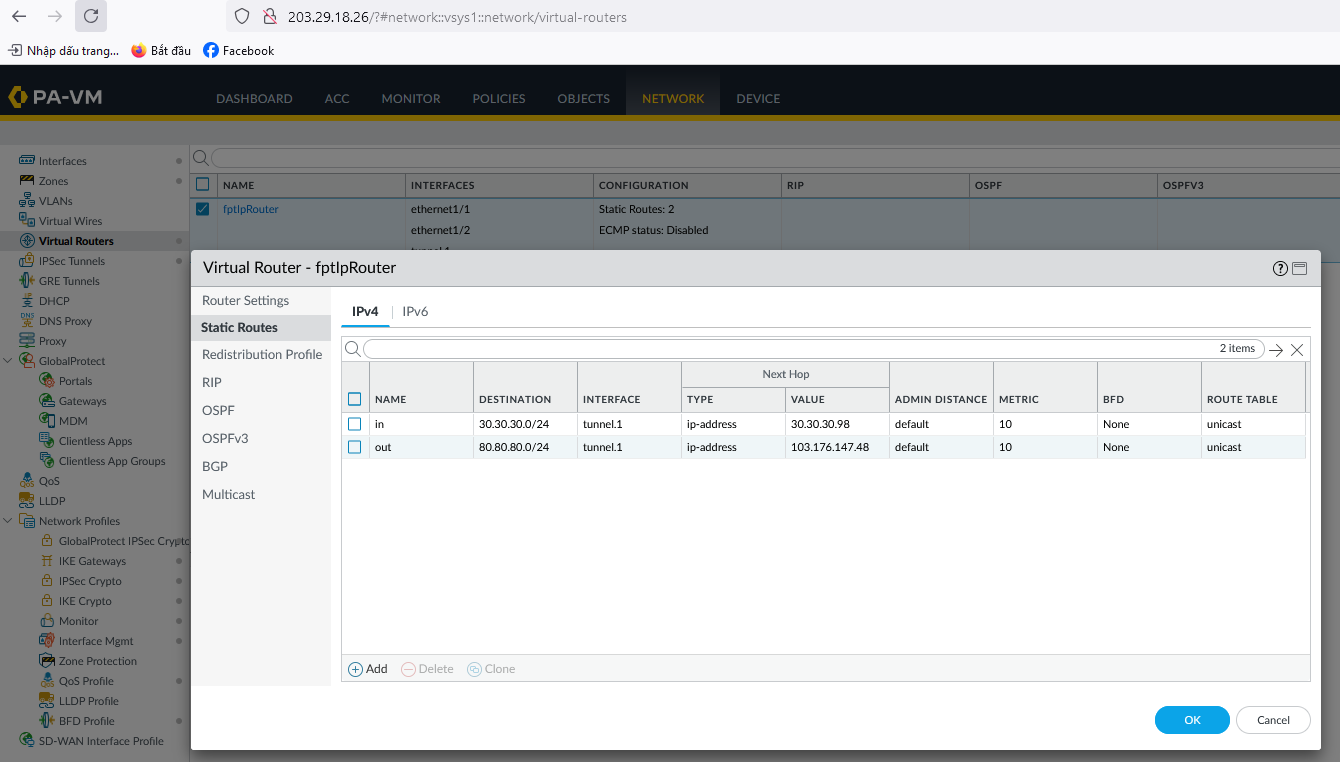

- Mở Routing theo 2 subnet là 30.30.30.0/24 và 80.80.80/24 (tùy theo khách hàng mà mở source và destination theo rule).
Tới đây khách hàng đã có thể mở Terminal - Command line để thử Ping thông mạng.
