Connect Fci Vmware

Bài viết này hướng dẫn kết nối VPNaaS của 2 nền tảng VMW và OPS trên Unify portal

Cần đảm bảo các điều kiện sau:

  • VPNAAS OPS trên trang Portal Unify
  • VMWare Cloud

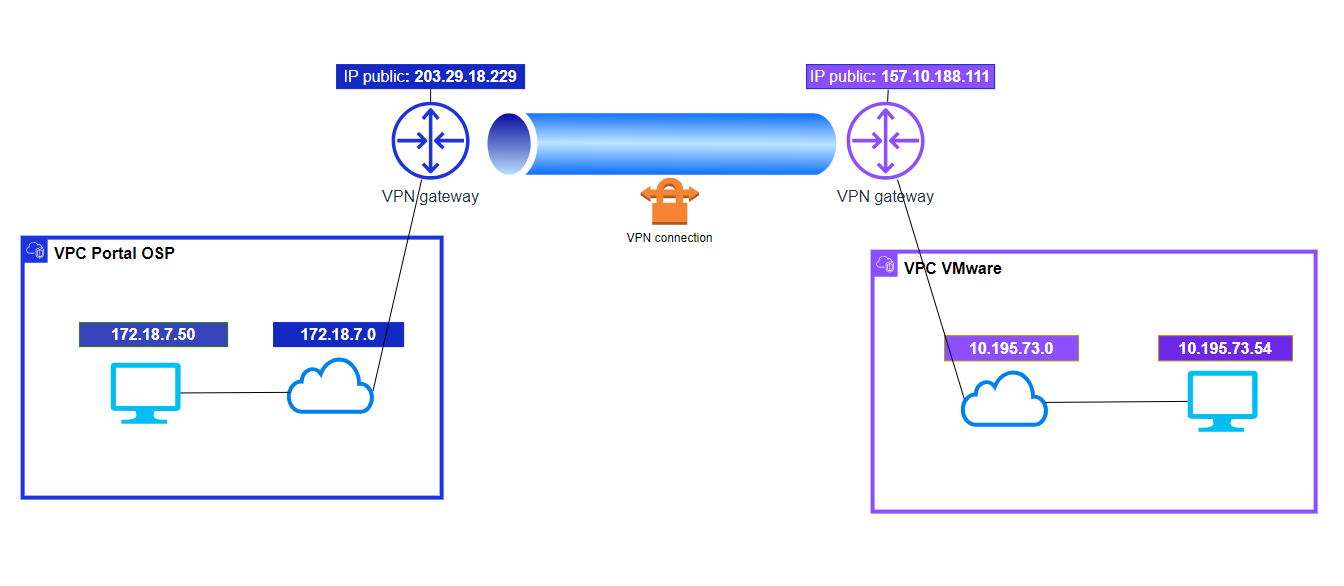

Trong ví dụ này chúng ta sẽ tạo kết nối VPN site-to-site với các thông số như trong topology bên dưới. file

Bước 1: Cấu hình VPN_AAS trên Openstack​

Truy cập và tạo VPN Site To Site trên https://console.fptcloud.com

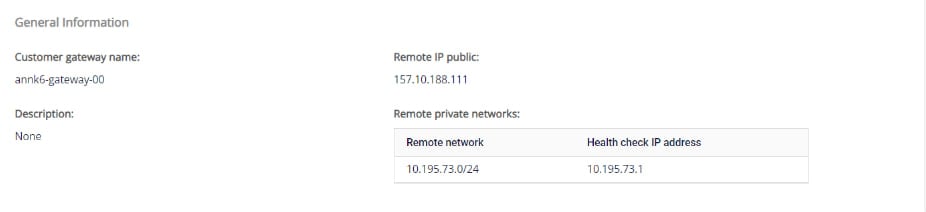

  • Tạo Customer Gateway
  • Remote IP public: là floating IP của VPN gateway VMW**
  • Remote private network: là dãy Lan Subnet cần peering của VMW**

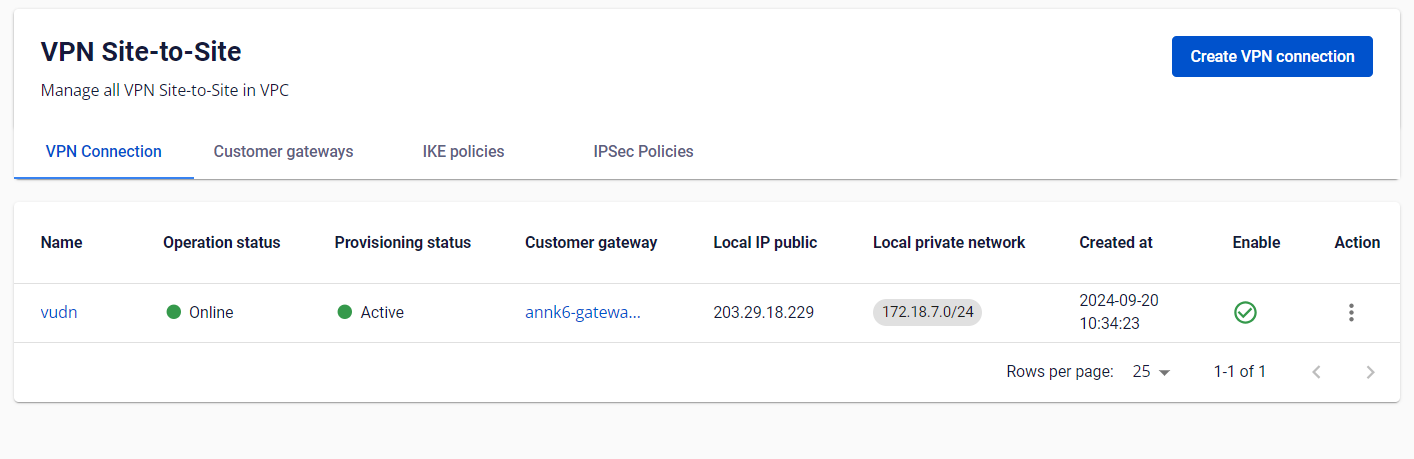

  • Tạo VPN Connection
    Với thông số "Pre-shared key" cần lưu lại để điền khi khởi tạo VPN Connection bên VMW. Thông số của VPN Connection sẽ bao gồm 3 mục chính:
    • General information (chứa các thông tin chung của kết nối VPN)
    • Remote VPN Information (chứa các thông tin mã hóa và thông tin của quý khách hàng)
    • Dead Peer Detection (số lần hệ thống tự động retry kết nối khi bị vấn đề)

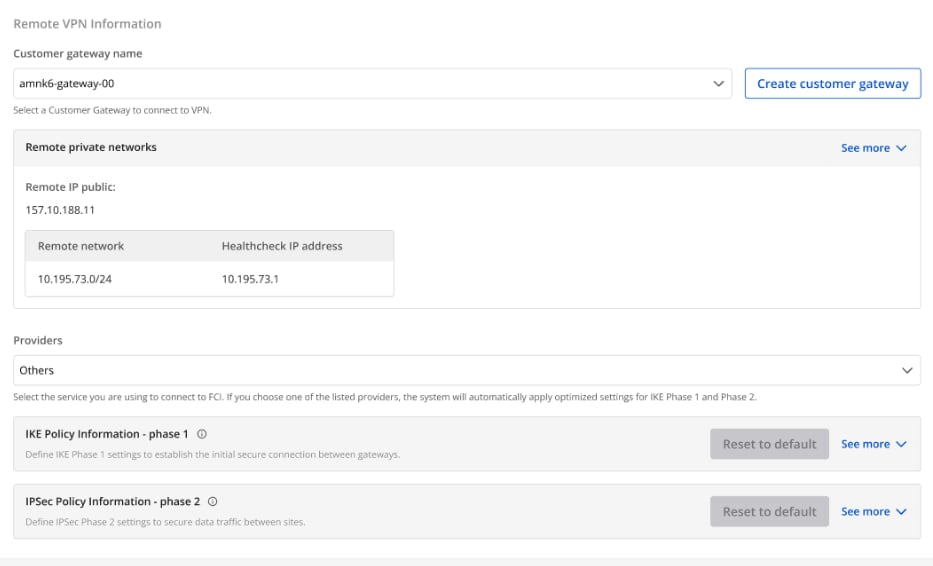

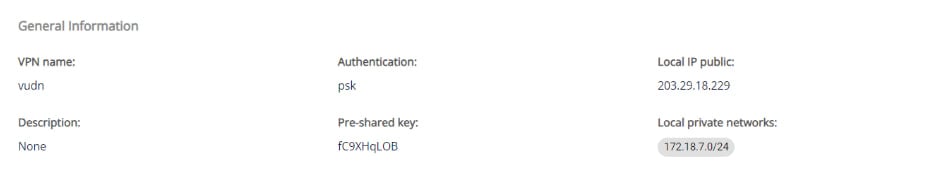

Phần 1: General information Phần 2: Remote VPN information Quý khách hàng lựa chọn Providers = “others" sau đó làm theo các bước sau:

  • Bước 1: Điền providers name = "VMWare"
  • Bước 2: Điền thông tin cho IKE và IPSec cụ thể như sau:
    Đối với IKE:
  • Encryption algorithm: aes-256
  • Authorization algorithm: sha256
  • IKE version: ikev2
  • Lifetime units: seconds
  • Lifetime value: 28800
  • DH Group: GROUP_14
  • Phase1 negotiation mode: main

Đối với IPsec:

  • Encapsulation mode: tunnel
  • Encryption algorithm: aes-256
  • Authorization algorithm: sha256
  • Lifetime units: seconds
  • Lifetime value: 3600
  • Perfect forward secrecy (PFS): GROUP_14
  • Transform protocol: esp

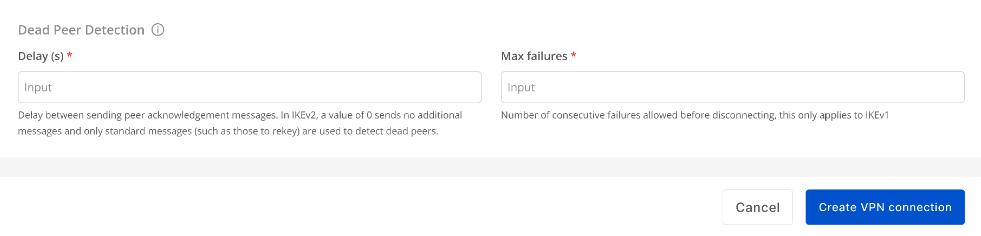

Phần 3: Remote VPN information Điền thông số Delay và max failure và chọn Create VPN Connection

Bước 2: Cấu hình VPN_AAS trên VMWare Cloud​

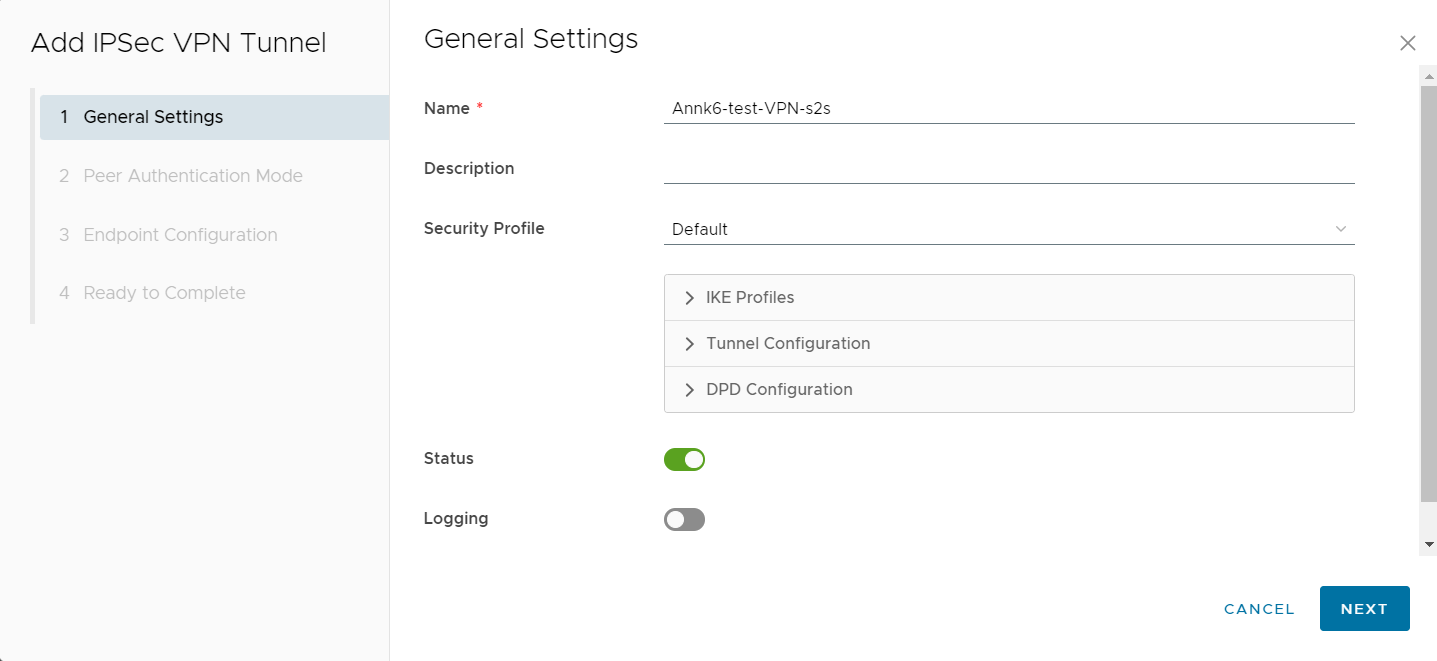

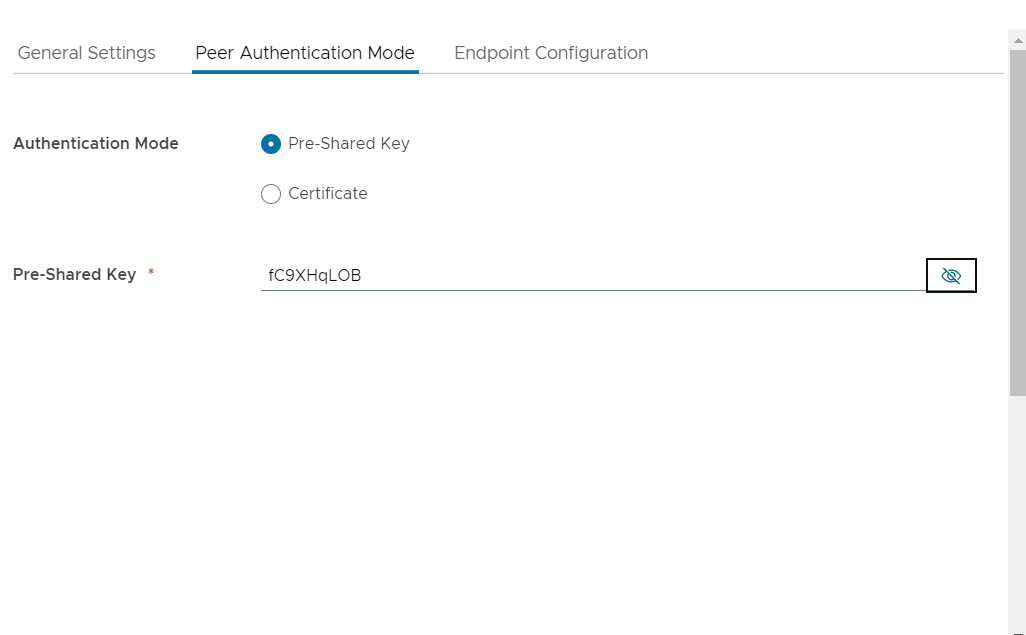

  • Truy cập hệ thống VMware để set up thông tin kết nối VPN Site to Site. file - Tại tab Peer Authentication, với thông số Pre-shared key, nhập key đã đã tạo ở OSP, sau đó ấn Next. file

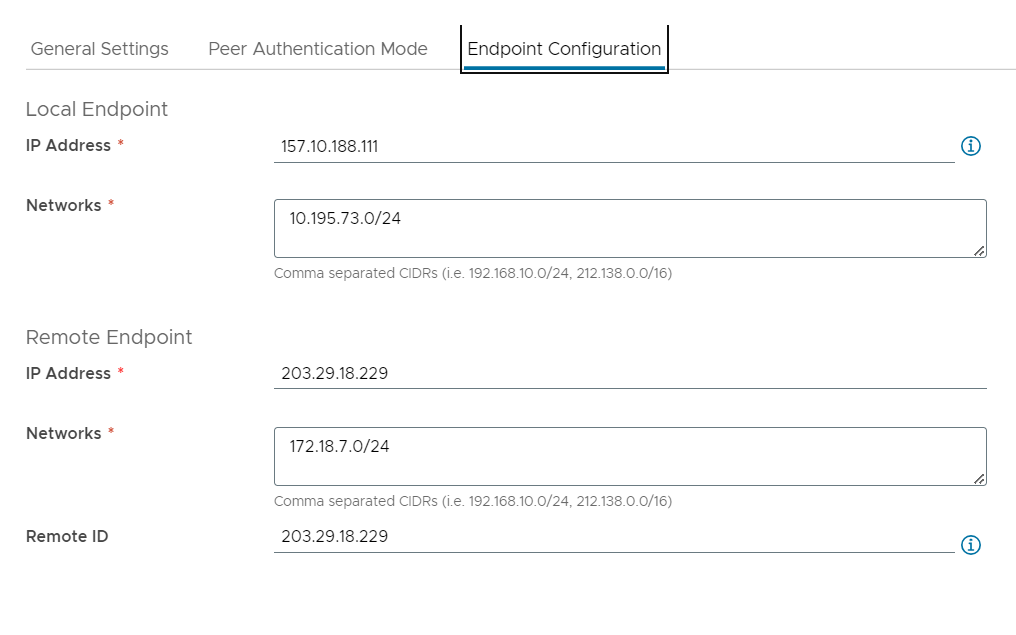

    • Nhập các trường thông tin của Endpoint Configuration file

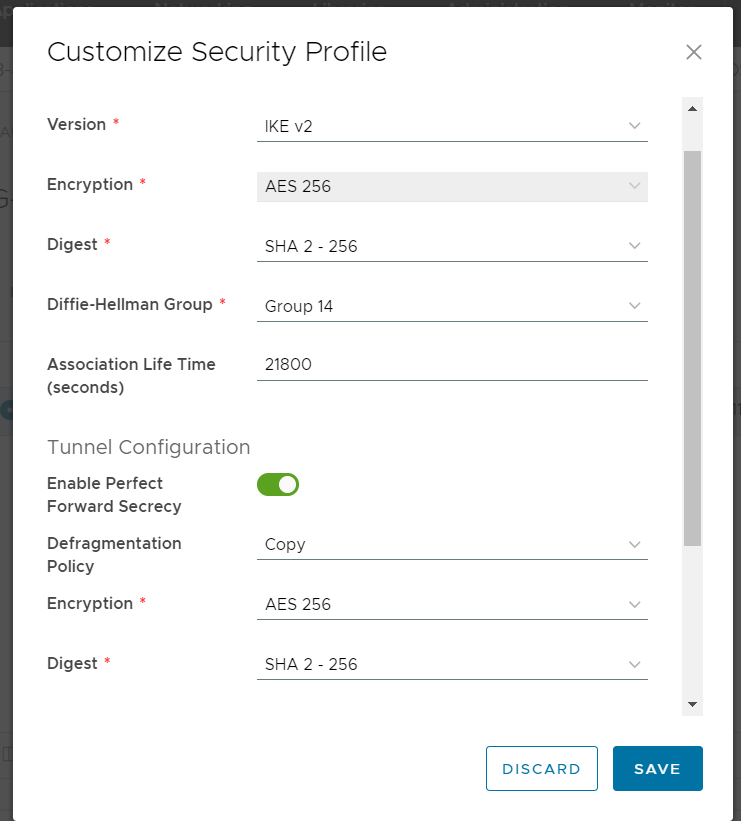

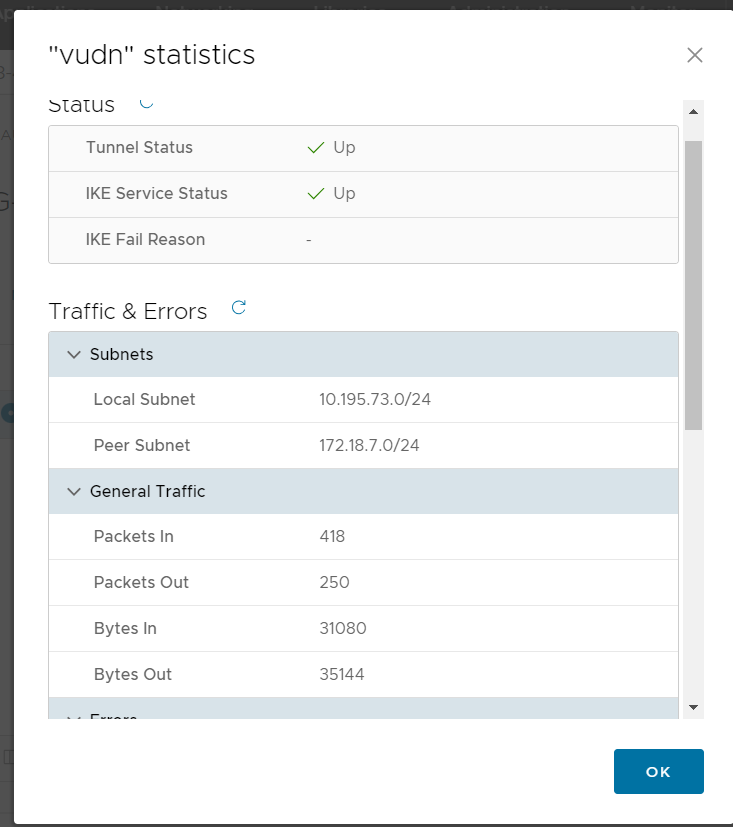

    • Sau khi tạo, chọn Customize Security Profile để sửa lại thông tin IKE policy, IPSec policy khớp với IKE policy, IPSec policy đã tạo ở OSP file - Chọn View statistics , để kiểm tra trạng thái kết nối.
      Nếu trạng thái hiển thị là UP → đã connect thành công giữa 2 sites. file file

Bước 3: Kiểm tra kết nối​

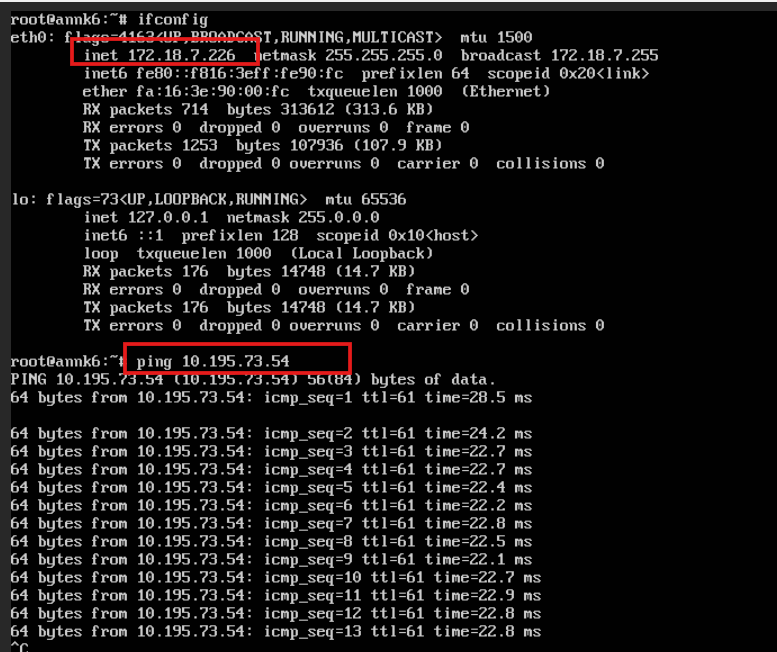

  • Ping từ VM OPS -> VM VMWare file

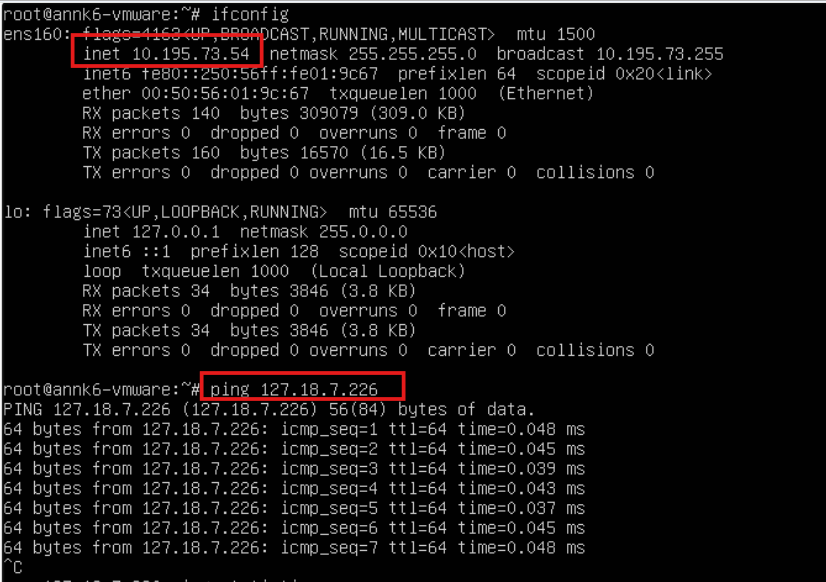

  • Ping từ VM VMWare-> VM OSP file
