Connect Pfsense

Bài viết này hướng dẫn cách build thiết bị Pfsense để kết nối VPN_S2S với dịch vụ VPN Site-to-Site của FPT Smart Cloud.

Cần đảm bảo các điều kiện sau:

VPNAAS trên trang Portal
Pfsense đã được download và boot image trên cloud với tên: Pfsense
Public IP, giảm độ phức tạp thì gắn trực tiếp vào VM, không dùng Floating IP
Dãy Network tương ứng
2 VM Pfsense để phục vụ debug( 2c4g )

Bước 1: Build Pfsense for Cloud

Build Image Pfsense trên Horizon cấu hình 2C4G- 1 IP public gắn trực tiếp, 1 IP mạng Local cần VPN
Có thể vào console VM thông qua SSH

Bước 2: Cấu hình cho VPN Site-to-Site

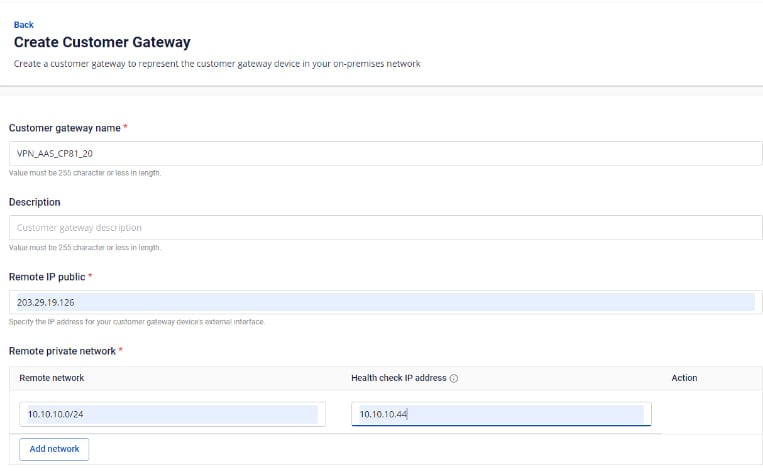

Truy cập và tạo VPN Site-to-Site trên https://console.fptcloud.com/ - Tạo Customer Gateway:

Remote private network: dãy Lan Subnet cần peering của Pfsense
Remote IP public: IP public của Pfsense

- Tạo VPN connection: Thông số của VPN Connection sẽ bao gồm 3 mục chính:

General information (chứa các thông tin chung của kết nối VPN)
Remote VPN Information (chứa các thông tin mã hóa và thông tin của quý khách hàng)
Dead Peer Detection (số lần hệ thống tự động retry kết nối khi bị vấn đề)

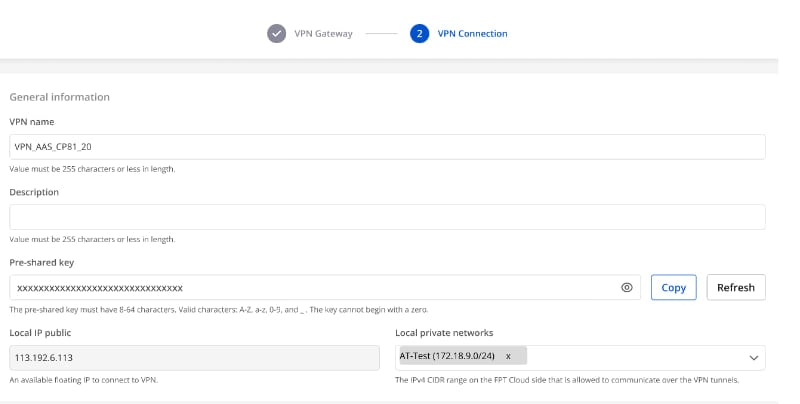

Phần 1: General information Lưu ý : Thông số Pre-shared-key cần lưu lại để kết nối với Palo Alto

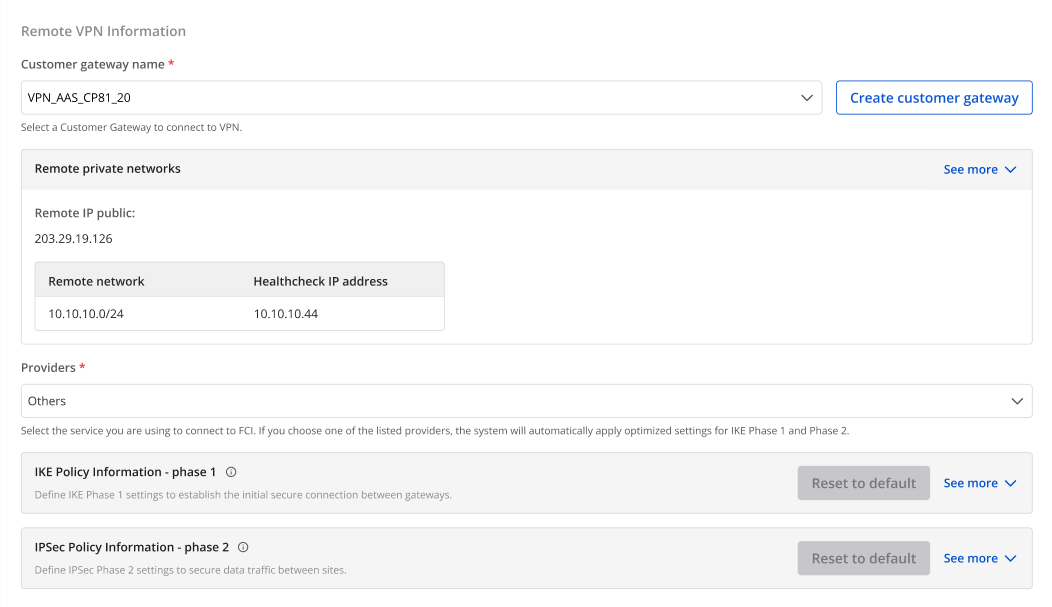

Phần 2: Remote VPN information Quý khách hàng lựa chọn Providers = “others" sau đó làm theo các bước sau:

Bước 1: Điền providers name = "pfsense"
Bước 2: Điền thông tin cho IKE và IPSec cụ thể như sau:

Đối với IKE:

Authorization algorithm: sha256
Encryption algorithm: aes 256
IKE version: ikev2
DH group: group14
Lifetime: 3600 seconds
Phase1 negotiation mode: main

Đối với IPsec:

Authorization algorithm: sha256
Encryption algorithm: aes 256
Encapsulation mode: tunnel
Transform protocol: esp
Perfect Forward Secrecy (PFS): group14
Lifetime: 3600 seconds

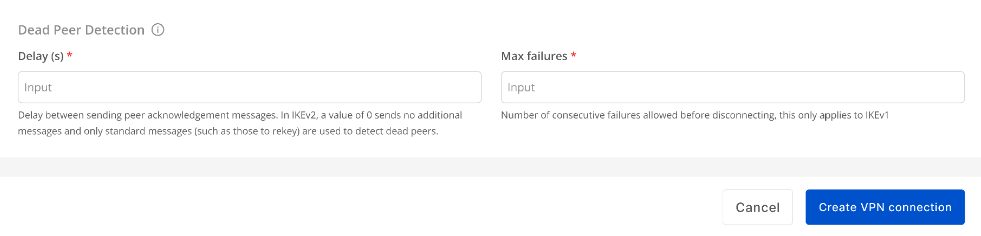

Phần 3: Remote VPN information Điền thông số Delay và max failure và chọn Create VPN Connection

Bước 3: Cấu hình cho Pfsense

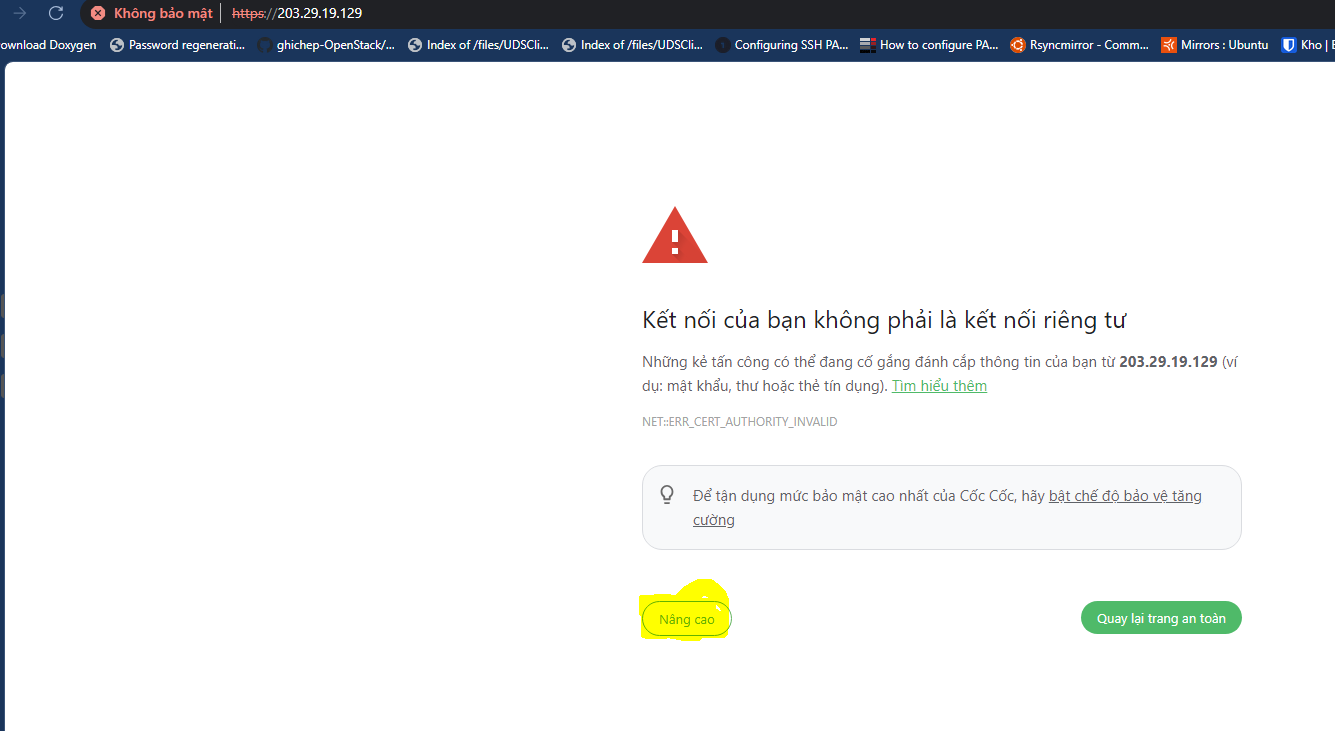

- Đăng nhập vào console VNC của VM Checkpoint theo account đã tạo trên và chạy lệnh: "Cpstart" - Đăng nhập vào website theo địa chỉ IP: https://{IP} , có thể hiện thông báo SSL như sau:

Thông tin đăng nhập mặc định:

User: Admin Pass: Pfsense (Có thể set lại pass khi đăng nhập lần đầu trên web)

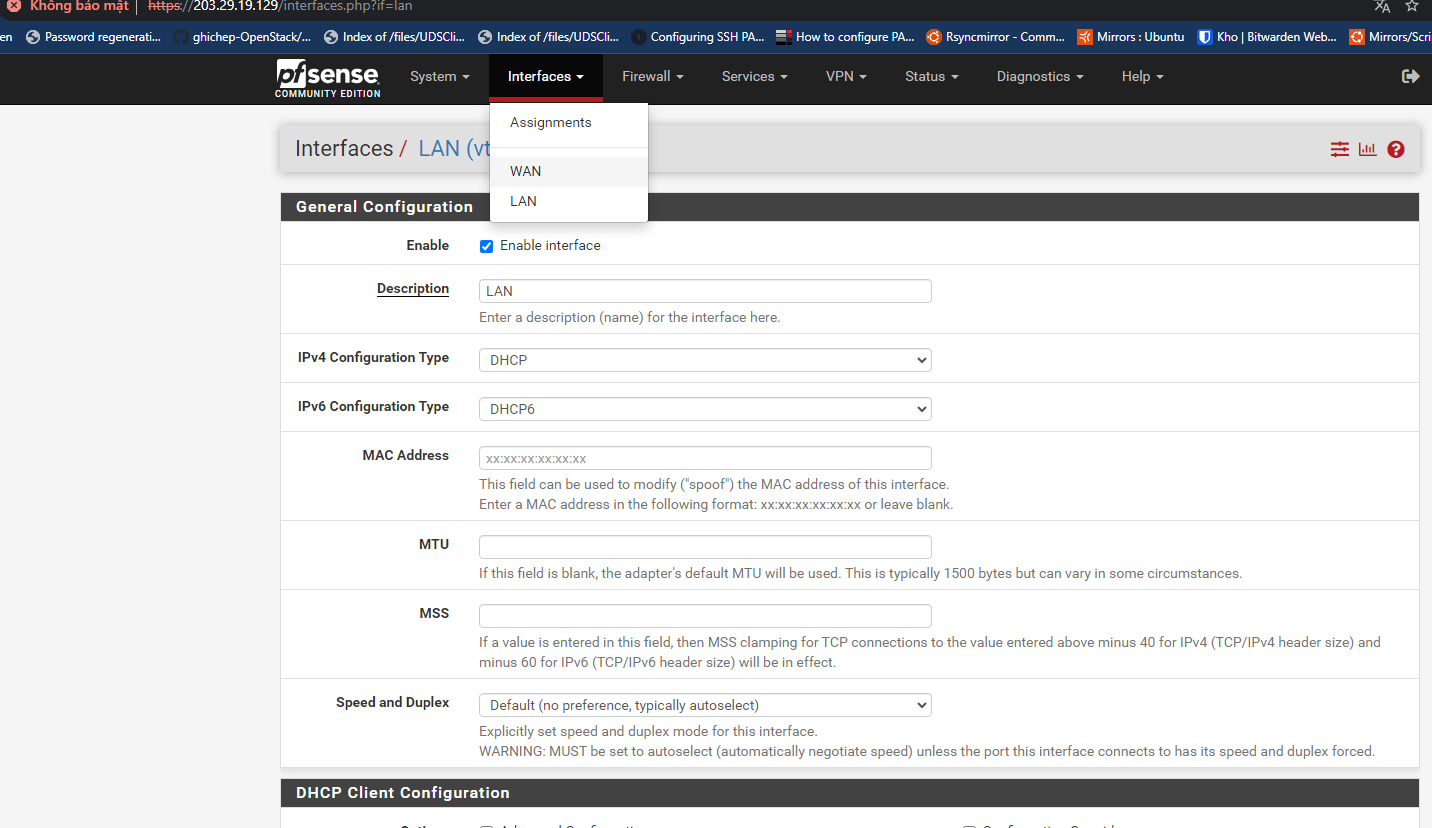

Nếu chưa có LAN ở tab Interfaces → chọn LAN để thêm LAN:

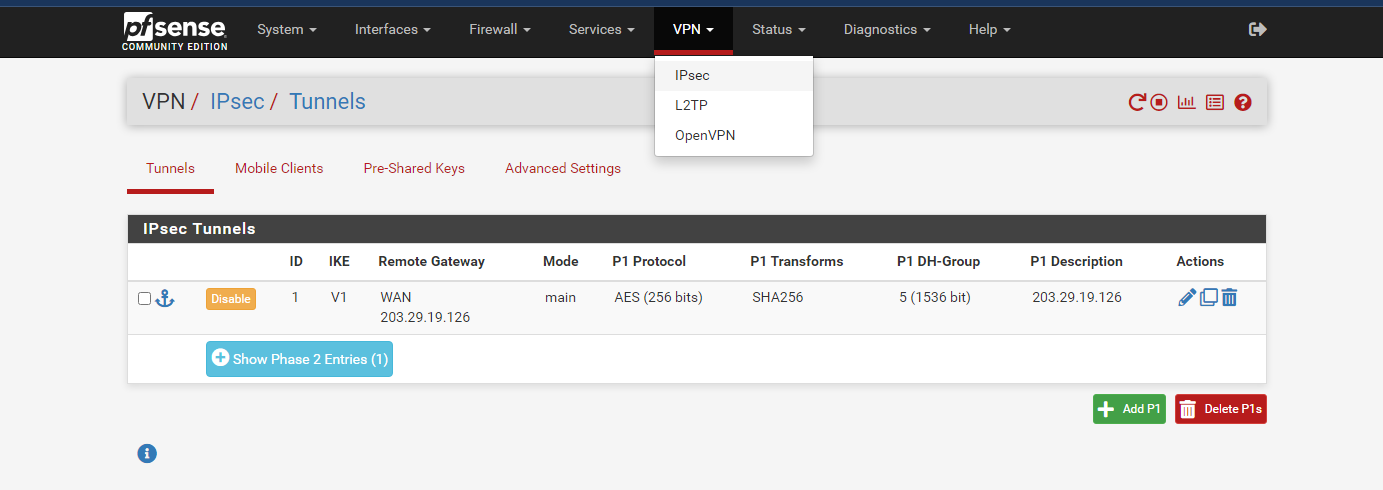

- Tiến hành config Tunnel cho Pfsense: Tại tab VPN, chọn IPsec → Tunnels và ấn chọn Add P1.

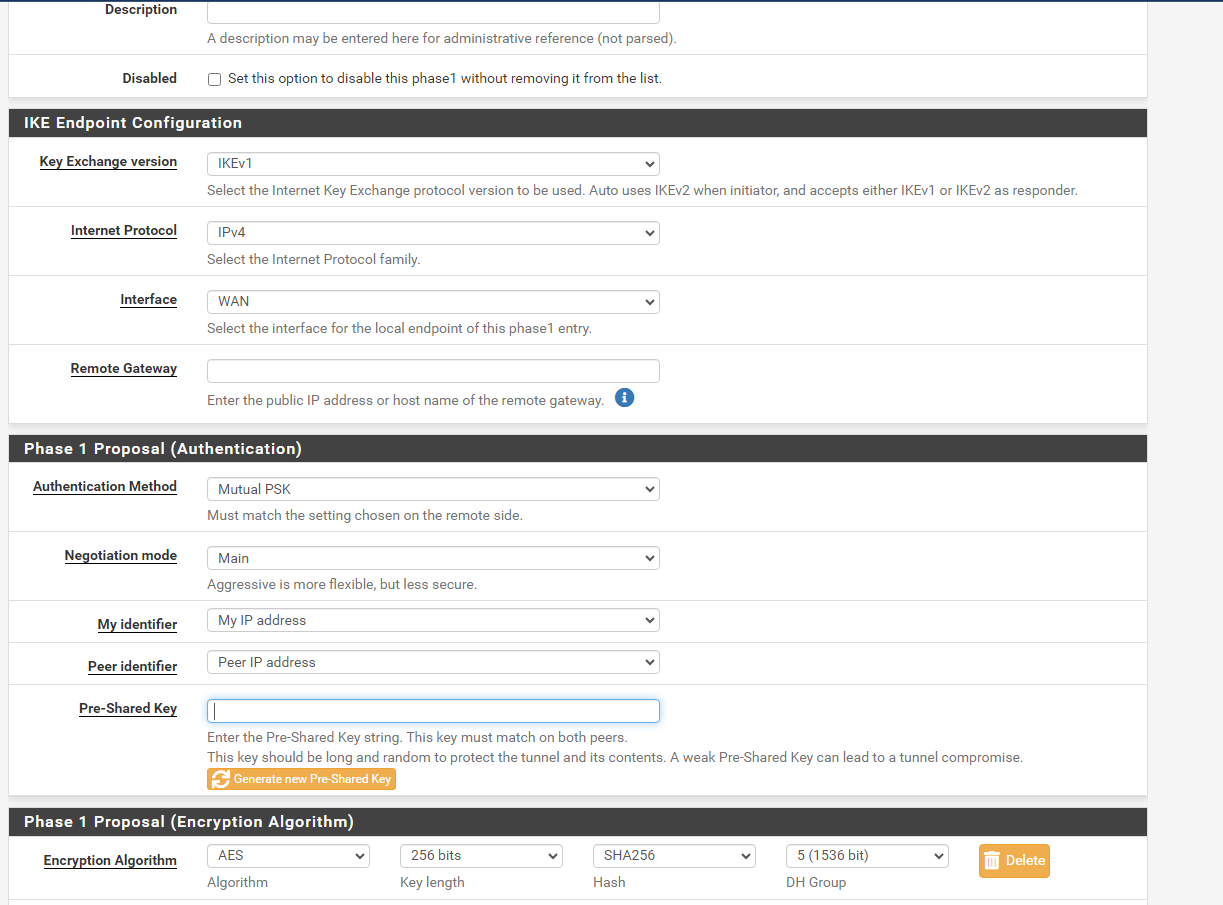

- Set up Phase 1 như hình sau:
