Connect Fci Fortigate

Bài viết này hướng dẫn build thiết bị Router để đấu nối VPN Site-to-Site của FPT Smart Cloud.

Cần đảm bảo các điều kiện sau:

  • VPN Site-to-Site trên trang Portal
  • Fortigate đã được cài đặt và enable, active license ở phía khách hàng.

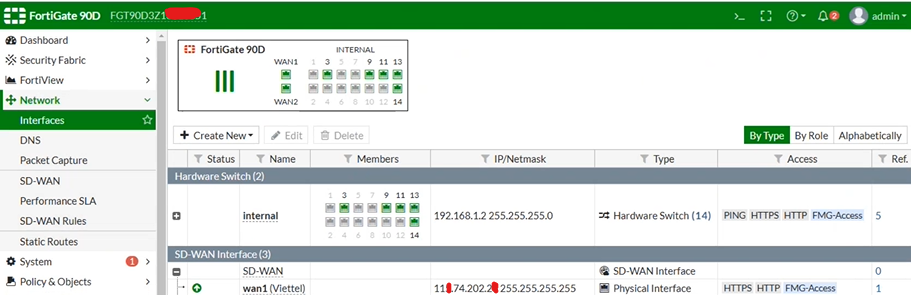

  • Fortigate đã được cài đặt và có IP LAN WAN.

Bước 1: Cấu hình cho VPN Site-to-Site​

Truy cập và tạo VPN Site To Site trên trang https://console.fptcloud.com/

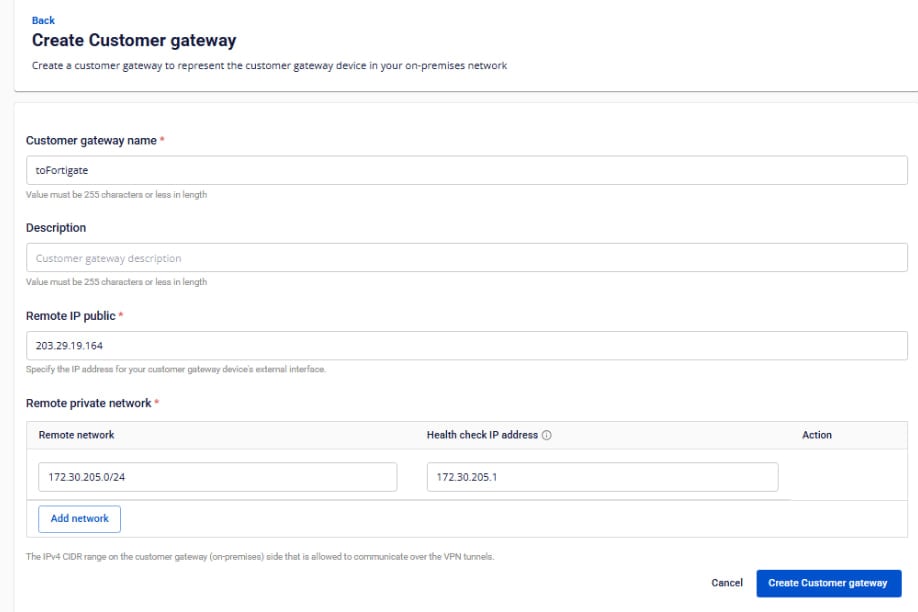

  • Tạo Customer Gateway:
    • Remote private network: dãy Lan Subnet cần peering Fortigate
    • Remote IP public: IP public của Fortigate

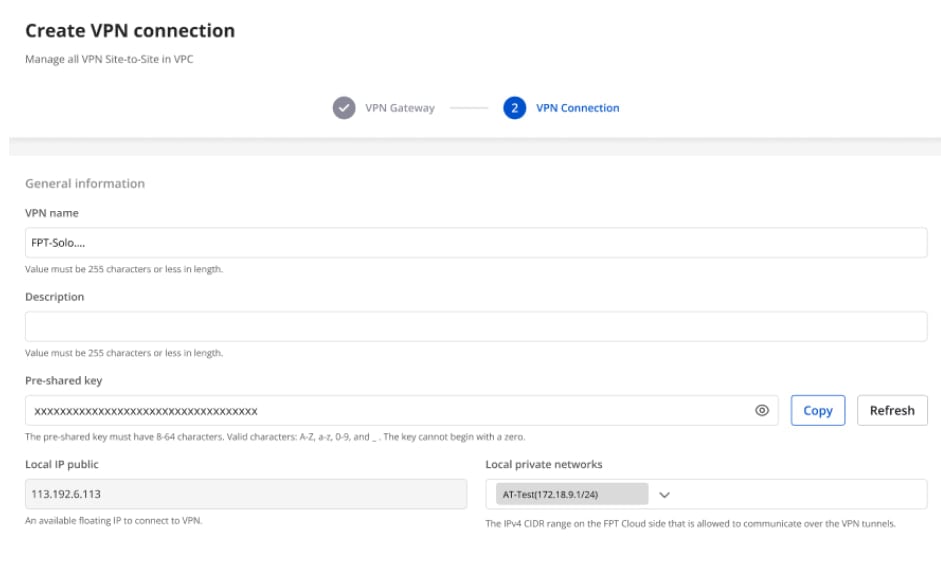

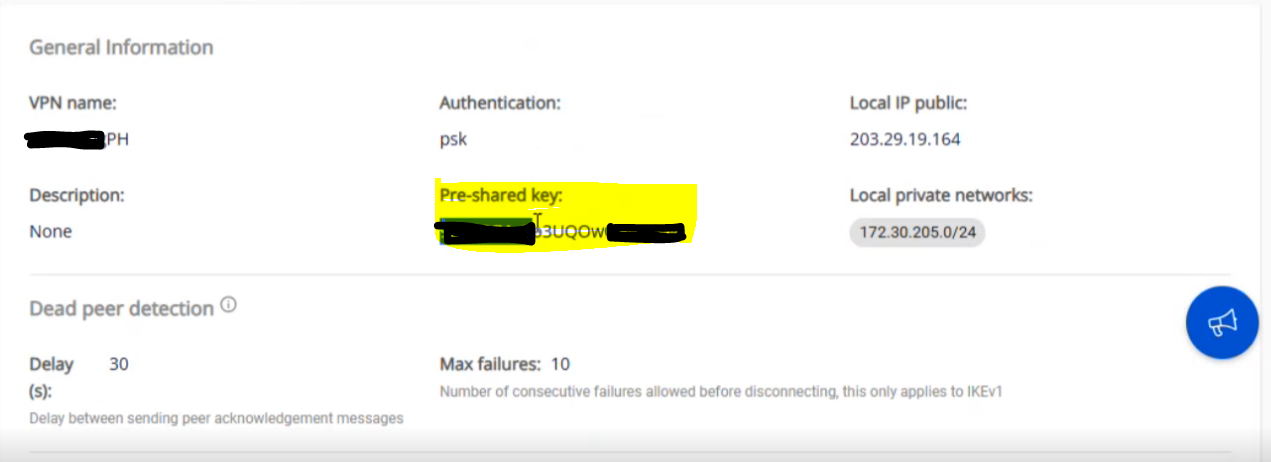

  • Tạo VPN Connection: Với thông số "Pre-shared key" cần lưu lại để điền vào Fortigate Thông số của VPN Connection sẽ bao gồm 3 mục chính:
    • General information (chứa các thông tin chung của kết nối VPN)
    • Remote VPN Information (chứa các thông tin mã hóa và thông tin của quý khách hàng)
    • Dead Peer Detection (số lần hệ thống tự động retry kết nối khi bị vấn đề)

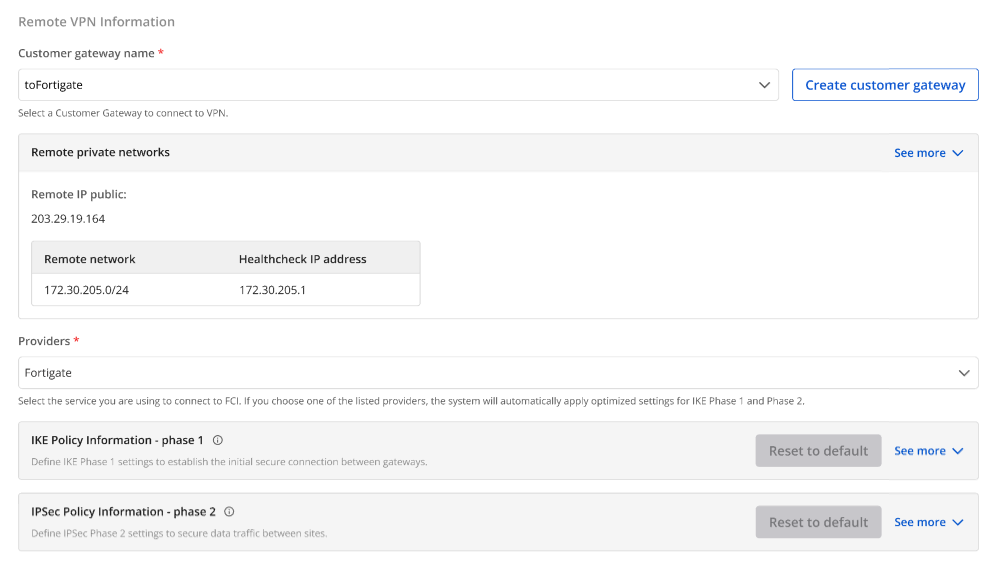

Phần 1: General information Phần 2: Remote VPN information file Khi quý khách hàng lựa chọn Providers “Fortigate”,hệ thống sẽ tự động điền thông tin cho IKE và IPSec cụ thể như sau: Đối với IKE:

  • Encryption algorithm: aes-256
  • Authorization algorithm: sha256
  • IKE version: ikev2
  • Lifetime units: seconds
  • Lifetime value: 28800
  • DH Group: GROUP_14
  • Phase1 negotiation mode: main

Đối với IPsec:

  • Encapsulation mode: tunnel
  • Encryption algorithm: aes-256
  • Authorization algorithm: sha256
  • Lifetime units: seconds
  • Lifetime value: 3600
  • Perfect forward secrecy (PFS): GROUP_14
  • Transform protocol: esp

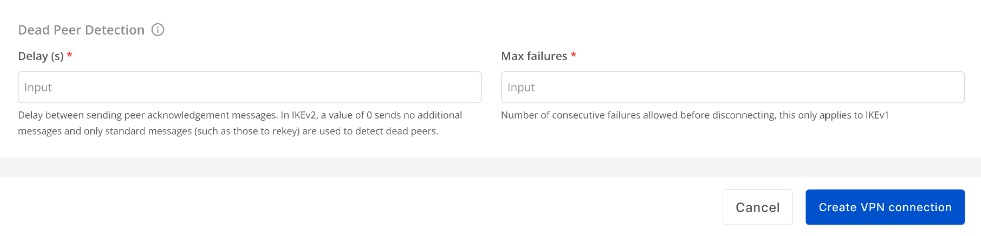

Phần 3: Remote VPN information Điền thông số Delay và max failure và chọn Create VPN Connection

Bước 2: Cấu hình IPsec cho Fortigate​

  • Đăng nhập web vào Fortigate khách hàng: file - Chọn IPsec Wizard: file - Chọn IPsec Tunnels:
    • IP Address là IP của FPT đã tạo ở bước 1

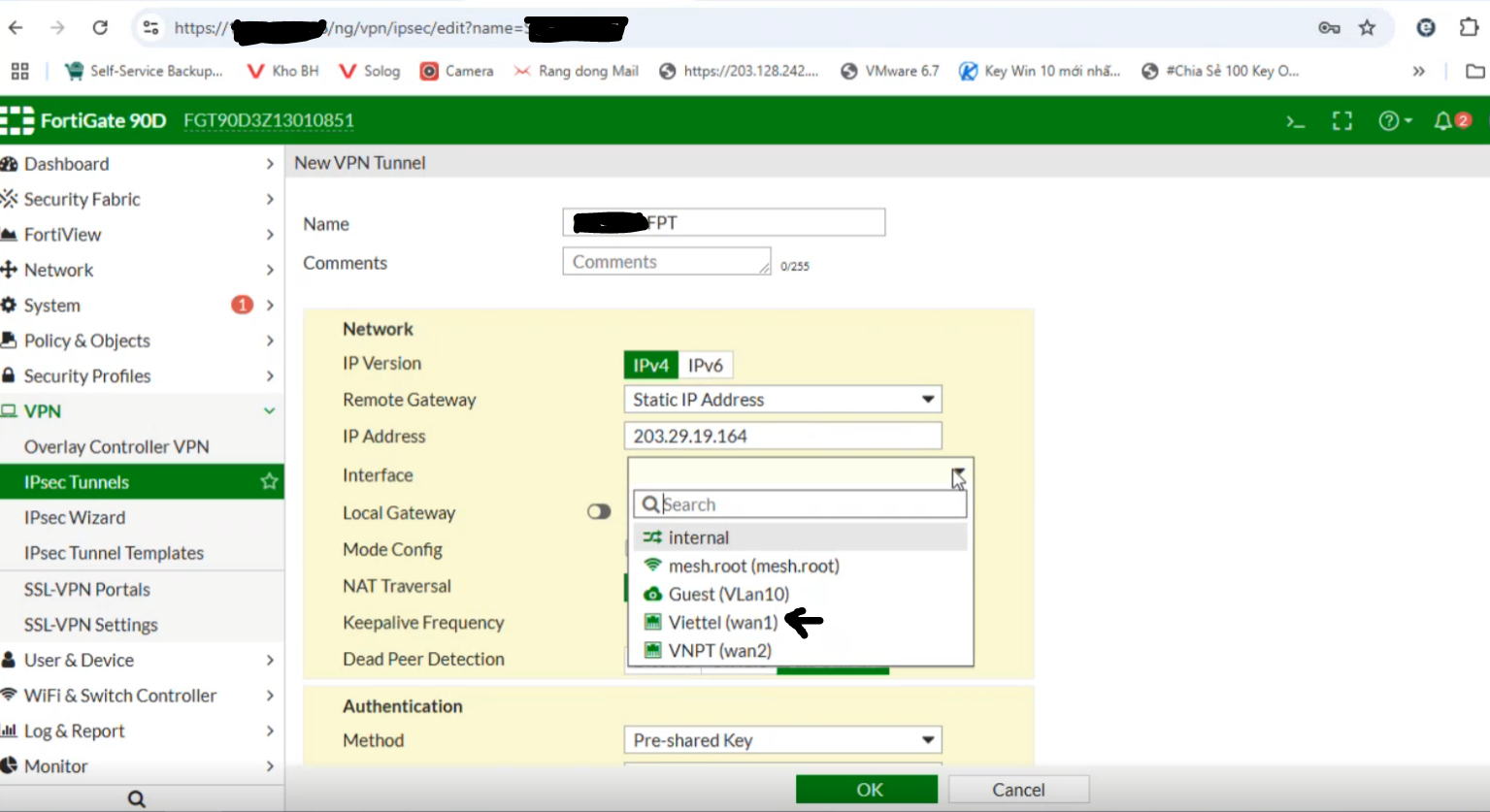

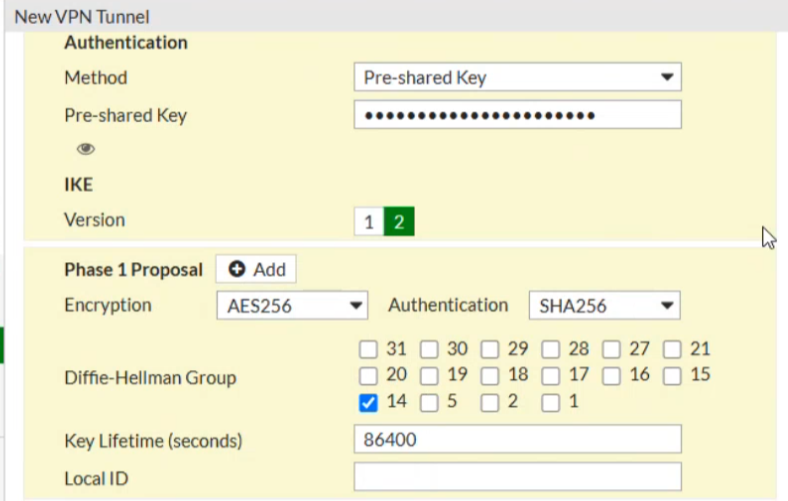

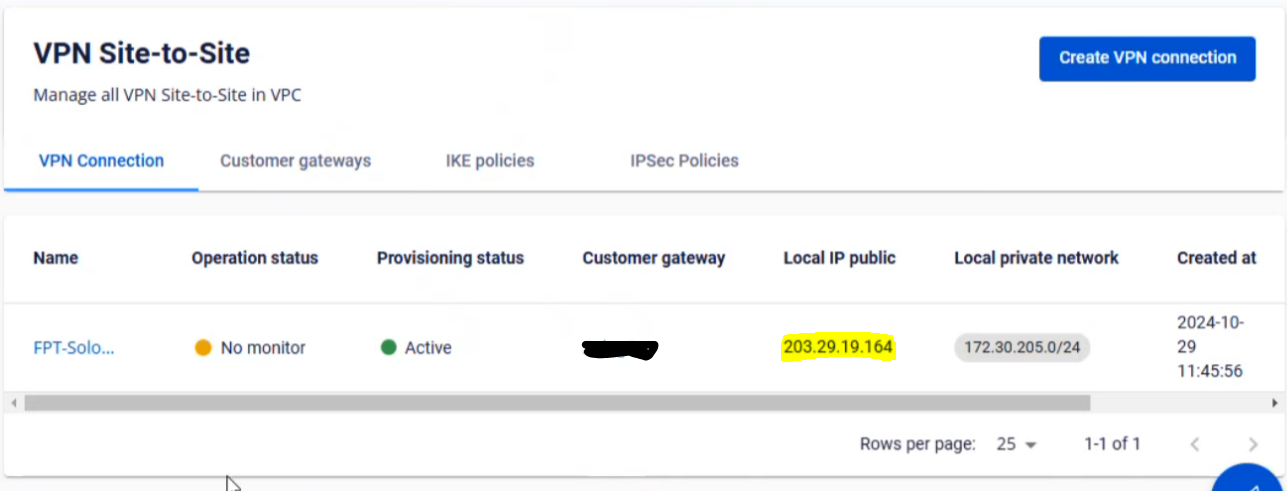

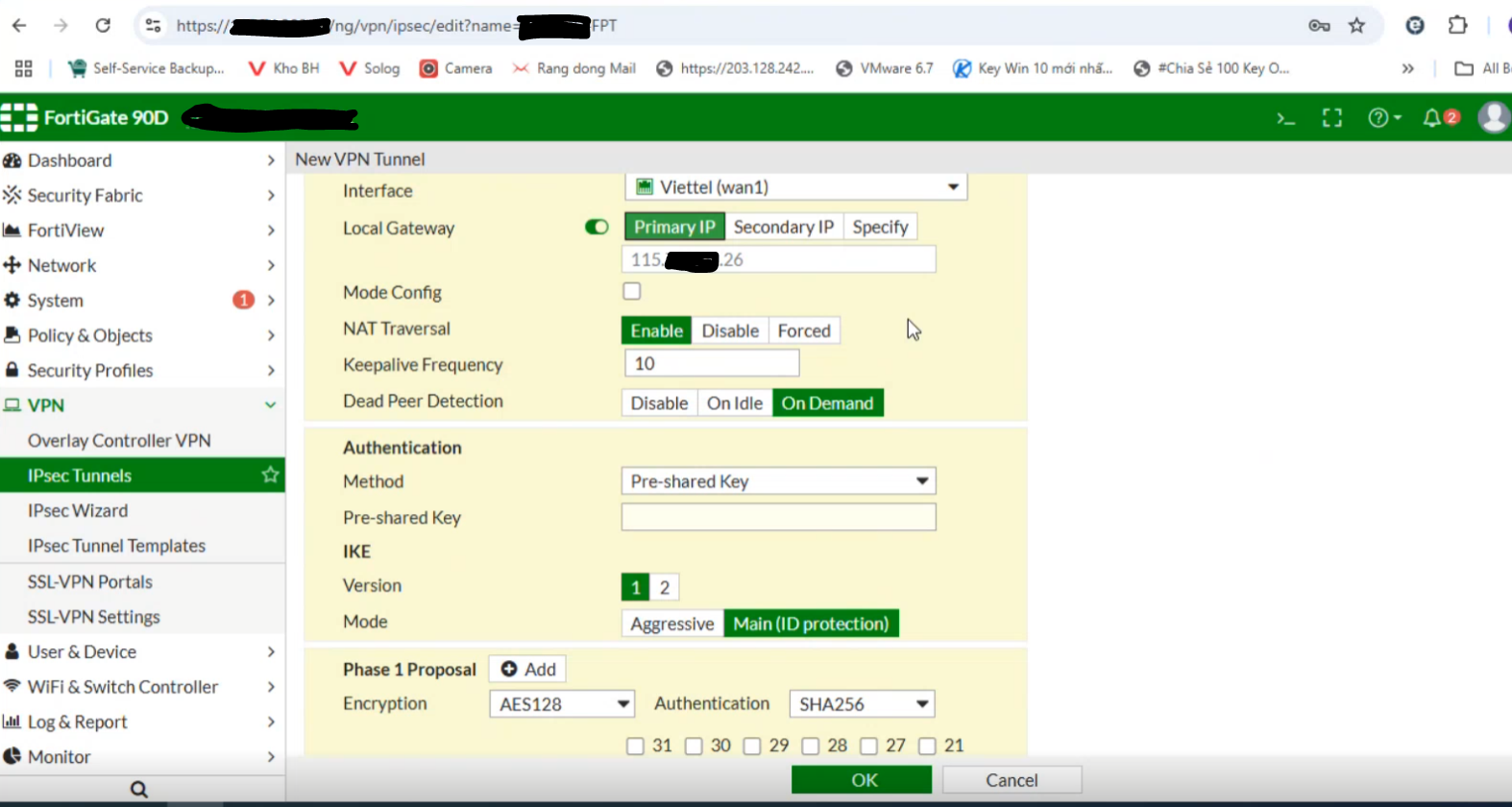

  • Interface là WAN, trong trường hợp có nhiều WAN thì xác định WAN bạn cần. file Kiểm tra trạng thái của connection bên portal của FPT Smart Cloud file - Bật Local Gateway và chọn Primary IP file - Bật Method là Pre-shared Key và điền vào giống với thông số ở Bước 1: file Lưu ý: Mô hình của khách có thể sử dụng sau NAT, trong trường hợp dùng NAT thì cấu hình như sau+ Liên hệ L3-FCI để được support file - Cấu hình Phase 1 như sau: file
    • Nếu khách không dùng NAT thì phải disabled NAT mode.

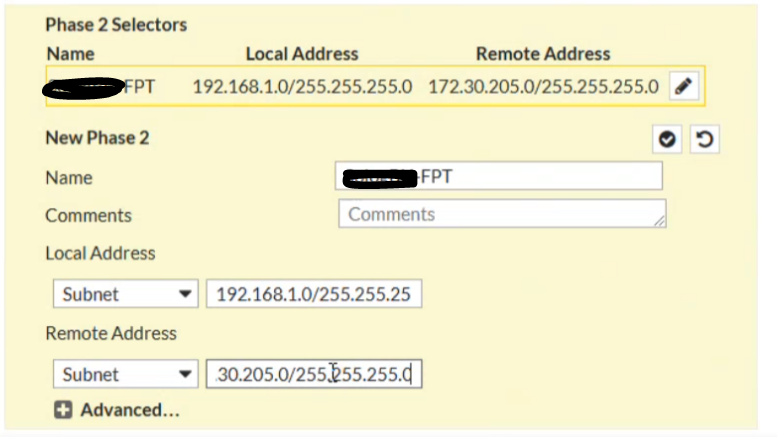

  • Cấu hình Phase 2 như sau:
  • Local IP là dãy network khách hàng cần kết nối file

Bước 3: Cấu hình firewall và routing cho Fortigate​

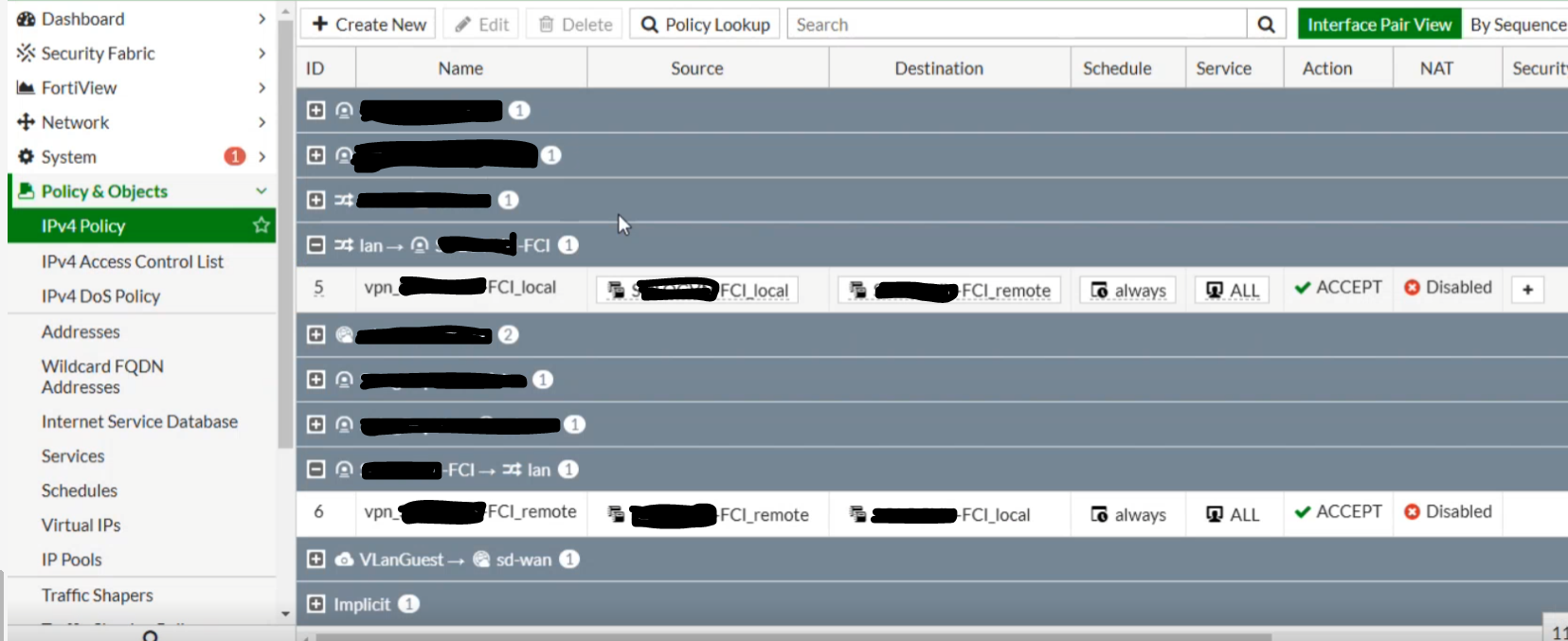

  • Set firewall Allowed All cả incoming và outcoming như 2 hình dưới đây:

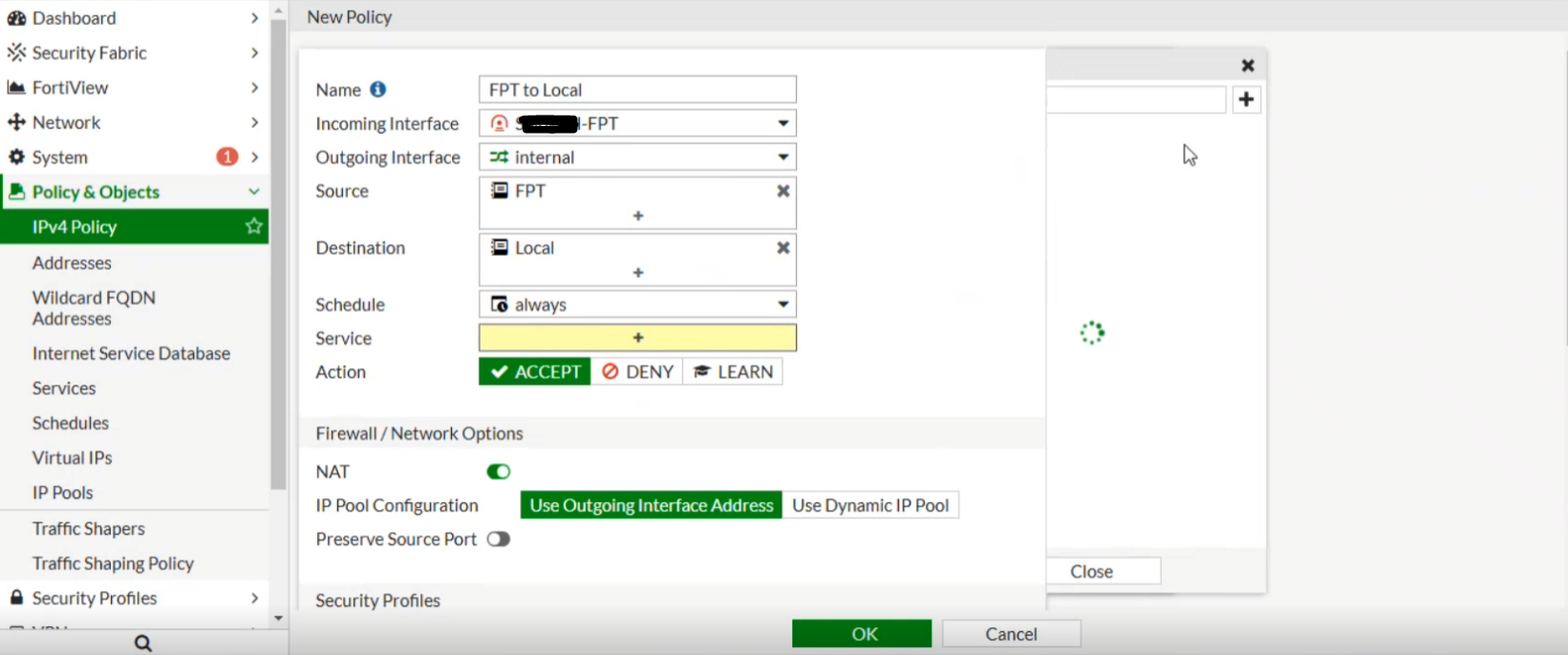

  • Tạo từ FPT Cloud tới Fortigate:

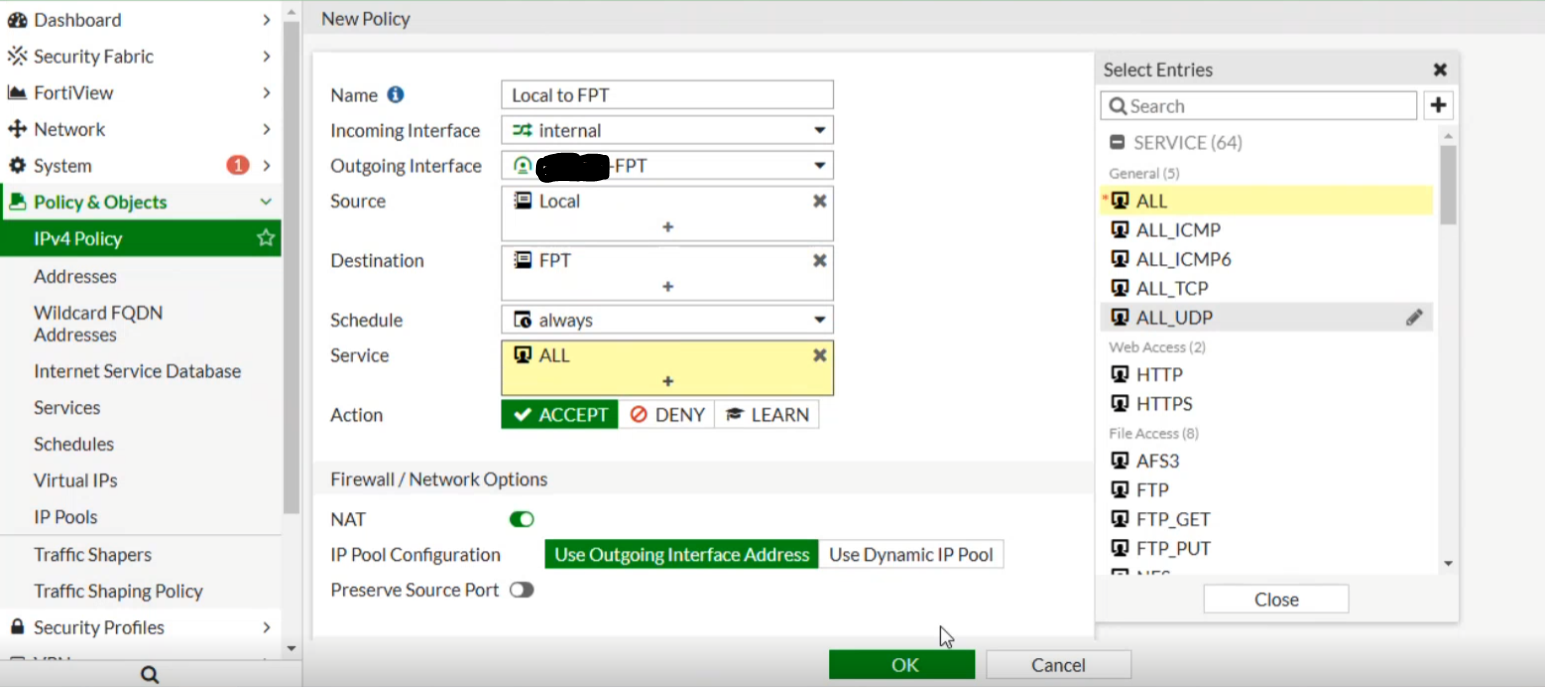

    file - Tiếp tục tạo từ Fortigate về FPT Cloud: file - Hoàn thành kết nối giữa FPT Cloud và Fortigate: file

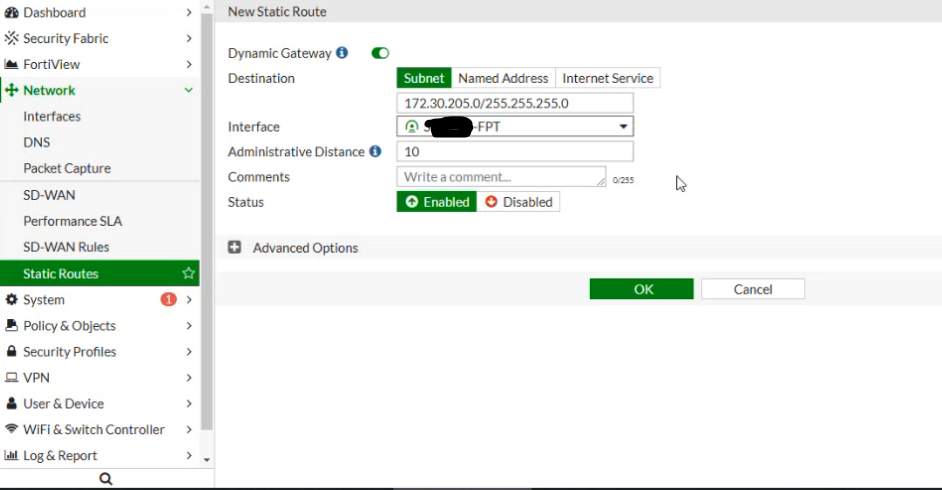

    • Set routing như hình dưới với Destination là dãy Network ở phía của FPT(FCI- 172.30.205.0/255.255.255.0), Interface là " IPsec Tunnel" mà ta đã tạo ở bước bên trên. file

Tới đây bạn đã có thể thử mở Terminal - Command line để thử Ping thông mạng.
