Bài viết này hướng dẫn build thiết bị Router để đấu nối VPN_S2S với dịch vụ VPN Site-to-site của FPT Smart Cloud.

Cần đảm bảo các điều kiện sau:

  • VPNAAS trên trang Portal
  • Ubuntu 20.04 đã được download và cài đặt : strongSwan 5.9.14
  • Public IP, giảm độ phức tạp thì gắn trực tiếp vào VM, không dùng Floating IP
  • 1 VM Pfsense để phục vụ debug (Optional )

Bước 1: Build strongSwan​

*** Lưu ý: Để build strongSwan, chỉ tiến hành chọn cách 1.1 hoặc cách 1.2** 1.1: Build strongSwan 5.9.14 from source (tiến tới làm chủ công nghệ)

  • Trên Horizon ta tiến hành tạo VM từ image với các thông số keypair của user và network provider bất kì.
  • Cài đặt các gói sau:
Copyapt-get update
apt-get install vim git wget traceroute ngrep net-tool gcc g++ libgmp-dev build-essential devscripts debhelper dh-make autoconf automake libtool checkinstall nmap curl
  • Download source strongSwan từ link sau:
Copywget https://github.com/strongswan/strongswan/releases/download/5.9.14/strongswan-5.9.14.tar.gz
tar -xzvf strongswan-5.9.14.tar.gz
cd strongswan-5.9.14/
  • Tiến hành configure và make file cho source code:
Copy./configure --prefix=/usr --sysconfdir=/etc
make
checkinstall

1.2: Cài đặt strongSwan từ Repo​

Copyapt-get update
apt install strongswan strongswan-pki

1.2: Cài đặt strongSwan từ Repo apt-get update apt install strongswan strongswan-pki

Bước 2: Cấu hình cho VPN Site-to-Site​

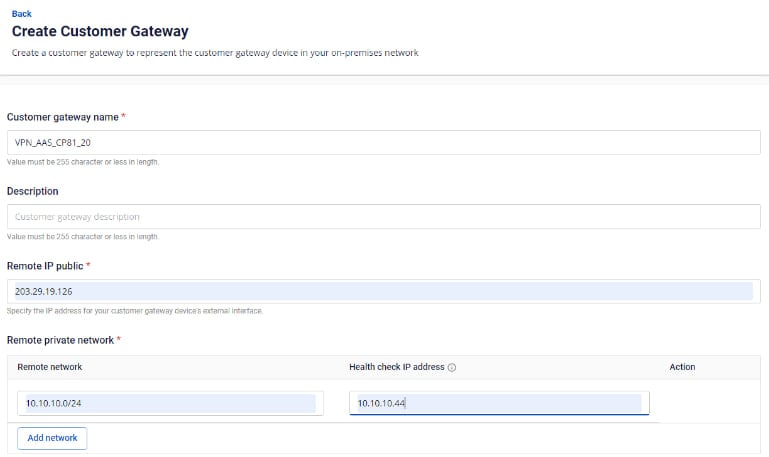

Truy cập và tạo VPN Site To Site trên trang https://console.fptcloud.com/ - Tạo Customer Gateway: +Remote private network: dãy Lan Subnet cần peering của Vyos +Remote IP public: IP public của Vyos - Tạo VPN Connection: Thông số của VPN Connection sẽ bao gồm 3 mục chính:

  • General information (chứa các thông tin chung của kết nối VPN)
  • Remote VPN Information (chứa các thông tin mã hóa và thông tin của quý khách hàng)
  • Dead Peer Detection (số lần hệ thống tự động retry kết nối khi bị vấn đề)

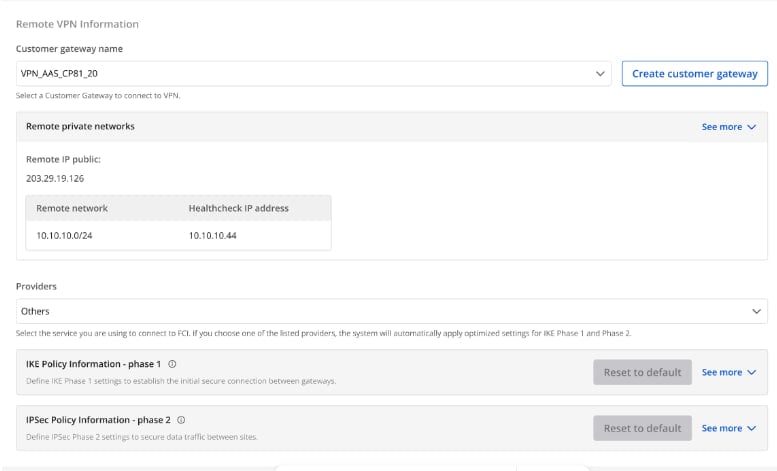

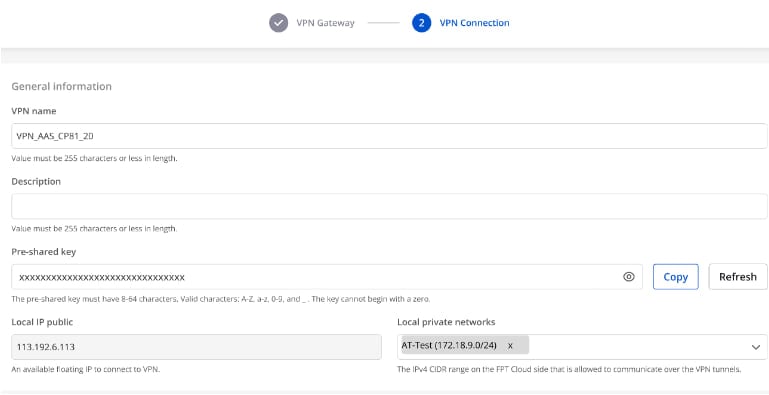

Phần 1: General information Phần 2: Remote VPN information Quý khách hàng lựa chọn Providers = “others" sau đó làm theo các bước sau:

  • Bước 1: Điền providers name = "StrongSwan"
  • Bước 2: Điền thông tin cho IKE và IPSec cụ thể như sau:

Đối với IKE:

  • Authorization algorithm: sha256
  • Encryption algorithm: aes 256
  • IKE version: ikev2
  • DH group: group14
  • Lifetime: 3600 seconds
  • Phase1 negotiation mode: main

Đối với IPsec:

  • Authorization algorithm: sha256
  • Encryption algorithm: aes 256
  • Encapsulation mode: tunnel
  • Transform protocol: esp
  • Perfect Forward Secrecy (PFS): group14
  • Lifetime: 3600 seconds

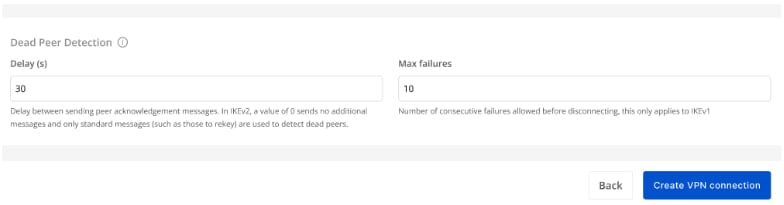

Phần 3: Dead peer detection Sau khi điền đầy đủ thông tin, quý khách hàng vui lòng chọn “Create VPN Connection”

Bước 3: Cấu hình cho StrongSwan​

  • Đăng nhập ssh vào Ubuntu theo key đã tạo ở trên
  • Đăng nhập ssh theo địa chỉ IP VM đã tạo với user là: "ubuntu"

Cấu hình StrongSwan VPN​

Chạy các lệnh sau( thay các tham số vào):

CopyKiểm tra phiên bản strongSwan
swanctl -v

edit file sau /etc/ipsec.conf với mẫu:

Copyconfig setup
        charondebug="all"
        uniqueids=yes

conn myvpn
    type=tunnel
    auto=start
    keyexchange=ikev2
    ike=aes256-sha256-modp2048
    keyingtries=%forever
    lifetime=3600s
    dpddelay=30s
    dpdtimeout=120s
    dpdaction=restart
    esp=aes256-sha256-modp2048
    left=x.x.x.x    //IP của StrongSwan
    leftsubnet=x.x.x.x/24 //Subnet của StrongSwan
    leftauth=psk
    right=x.x.x.x    // IP của đối tác
    rightsubnet=x.x.x.x/24 //Subnet của đối tác
    rightauth=psk
    authby=secret
    auto=start

Edit file sau /etc/ipsec.secret với mẫu:

Copy# This file holds shared secrets or RSA private keys for authentication.
x.x.x.x x.x.x.x : PSK "xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx"   // Pre-shared key
# which knows the public part.
  • Lưu ý:
  • StrongSwan là một chương trình chạy nền trên Ubuntu, cần thêm enable multi-network trên CPU để đạt hiệu năng tốt nhất.
  • StrongSwan là một chương trình chạy nền trên Ubuntu, cần thêm enable firewall và routing để có thể kết nối.
  • Nếu lab trên Openstack của FCI thì phải add Static route trên router với Destination là IP của đối tác và nexthop là IP LAN của StrongSwan.
