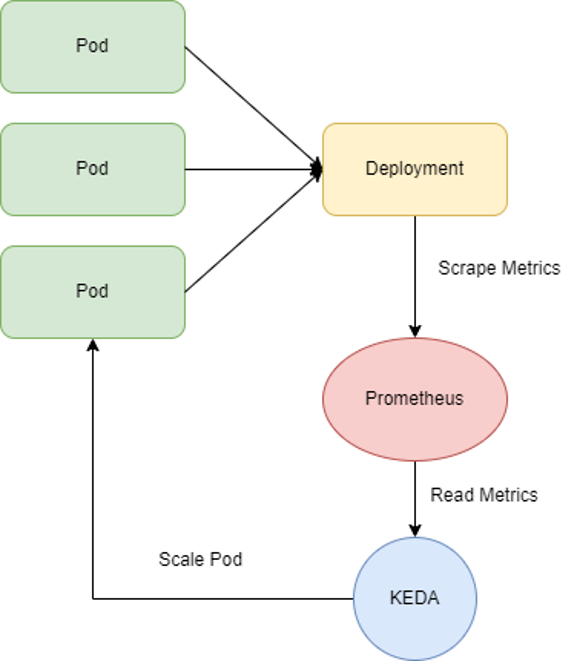

Huong Dan Cau Hinh Auto Scale Su Dung Keda Va Prometheus

Yêu cầu​

Các bước cấu hình:​

Bước 1: Cài đặt KEDA​

  • Cách 1: Sử dụng FPT App Catalog Chọn dịch vụ FPT Cloud App Catalog sau đó tìm kiếm KEDA trong Repository fptcloud-catalogs
  • Cách 2: Sử dụng helm chart
Copyhelm repo add kedacore https://kedacore.github.io/charts
helm repo update
helm install keda kedacore/keda --namespace keda --create-namespace
  • Kiểm tra xem các pod của KEDA đã hoạt động bình thường hay chưa
Copykubectl -n keda get pod
CopyNAME                                                   READY   STATUS    RESTARTS   AGE
pod/keda-admission-webhooks-54764ff7d5-l4tks           1/1     Running   0          3d
pod/keda-operator-567cb596fd-wx4t8                     1/1     Running   0          2d23h
pod/keda-operator-metrics-apiserver-6475bf5fff-8x8bw   1/1     Running   0          2d14h

NAME                                      TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)            AGE
service/keda-admission-webhooks           ClusterIP   100.71.2.54              443/TCP            3d2h
service/keda-operator                     ClusterIP   100.66.228.223           9666/TCP           3d2h
service/keda-operator-metrics-apiserver   ClusterIP   100.71.162.181           443/TCP,8080/TCP   3d2h

NAME                                              READY   UP-TO-DATE   AVAILABLE   AGE
deployment.apps/keda-admission-webhooks           1/1     1            1           3d2h
deployment.apps/keda-operator                     1/1     1            1           3d2h
deployment.apps/keda-operator-metrics-apiserver   1/1     1            1           3d2h

NAME                                                         DESIRED   CURRENT   READY   AGE
replicaset.apps/keda-admission-webhooks-54764ff7d5           1         1         1       3d2h
replicaset.apps/keda-operator-567cb596fd                     1         1         1       3d2h
replicaset.apps/keda-operator-metrics-apiserver-6475bf5fff   1         1         1       3d2h

Bước 2: Kiểm tra prometheus đã có các metric GPU hay chưa

Copykubectl get --raw /apis/custom.metrics.k8s.io/v1beta1 | jq -r . | grep DCGM
Copy"name": "namespaces/DCGM_FI_DEV_POWER_USAGE",
"name": "namespaces/DCGM_FI_DEV_FB_USED",
"name": "namespaces/DCGM_FI_DEV_PCIE_REPLAY_COUNTER",
"name": "pods/DCGM_FI_DEV_XID_ERRORS",
"name": "namespaces/DCGM_FI_PROF_GR_ENGINE_ACTIVE",
"name": "namespaces/DCGM_FI_DEV_TOTAL_ENERGY_CONSUMPTION",
"name": "pods/DCGM_FI_PROF_DRAM_ACTIVE",
"name": "jobs.batch/DCGM_FI_DEV_POWER_USAGE",
"name": "jobs.batch/DCGM_FI_DEV_SM_CLOCK",
"name": "namespaces/DCGM_FI_DEV_NVLINK_BANDWIDTH_TOTAL",
"name": "pods/DCGM_FI_DEV_POWER_USAGE",
"name": "jobs.batch/DCGM_FI_DEV_MEM_CLOCK",
"name": "jobs.batch/DCGM_FI_DEV_FB_USED",
"name": "namespaces/DCGM_FI_DEV_FB_FREE",
"name": "jobs.batch/DCGM_FI_PROF_GR_ENGINE_ACTIVE",
"name": "pods/DCGM_FI_DEV_MEMORY_TEMP",
"name": "pods/DCGM_FI_DEV_FB_FREE",
"name": "pods/DCGM_FI_DEV_MEM_CLOCK",
"name": "pods/DCGM_FI_PROF_GR_ENGINE_ACTIVE",
"name": "pods/DCGM_FI_DEV_NVLINK_BANDWIDTH_TOTAL",
"name": "pods/DCGM_FI_PROF_PIPE_TENSOR_ACTIVE",
"name": "jobs.batch/DCGM_FI_DEV_MEMORY_TEMP",
"name": "namespaces/DCGM_FI_DEV_MEM_CLOCK",
"name": "jobs.batch/DCGM_FI_DEV_XID_ERRORS",
"name": "namespaces/DCGM_FI_DEV_VGPU_LICENSE_STATUS",
"name": "jobs.batch/DCGM_FI_DEV_VGPU_LICENSE_STATUS",
"name": "pods/DCGM_FI_DEV_GPU_TEMP",
"name": "jobs.batch/DCGM_FI_PROF_PIPE_TENSOR_ACTIVE",
"name": "pods/DCGM_FI_DEV_PCIE_REPLAY_COUNTER",
"name": "pods/DCGM_FI_DEV_TOTAL_ENERGY_CONSUMPTION",
"name": "jobs.batch/DCGM_FI_DEV_TOTAL_ENERGY_CONSUMPTION",
"name": "pods/DCGM_FI_DEV_FB_USED",
"name": "pods/DCGM_FI_DEV_VGPU_LICENSE_STATUS",
"name": "namespaces/DCGM_FI_DEV_MEMORY_TEMP",
"name": "jobs.batch/DCGM_FI_DEV_NVLINK_BANDWIDTH_TOTAL",
"name": "namespaces/DCGM_FI_DEV_SM_CLOCK",
"name": "namespaces/DCGM_FI_PROF_PIPE_TENSOR_ACTIVE",
"name": "namespaces/DCGM_FI_DEV_GPU_TEMP",
"name": "jobs.batch/DCGM_FI_DEV_GPU_TEMP",
"name": "namespaces/DCGM_FI_PROF_DRAM_ACTIVE",
"name": "namespaces/DCGM_FI_DEV_XID_ERRORS",
"name": "jobs.batch/DCGM_FI_DEV_FB_FREE",
"name": "pods/DCGM_FI_DEV_SM_CLOCK",
"name": "jobs.batch/DCGM_FI_DEV_PCIE_REPLAY_COUNTER",
"name": "jobs.batch/DCGM_FI_PROF_DRAM_ACTIVE",

Bước 3: Tạo ScaledObject để chỉ định autoscale cho Ứng dụng​

  • Manifest
CopyapiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: scaled-object
spec:
  scaleTargetRef:
    name: gpu-test
  triggers:
    - type: prometheus
      metadata:
        serverAddress: http://prometheus-kube-prometheus-prometheus.prometheus.svc.cluster.local:9090
        metricName: engine_active
        query: sum(DCGM_FI_PROF_GR_ENGINE_ACTIVE{modelName="NVIDIA A30", container="gpu-test"}) / count(DCGM_FI_PROF_GR_ENGINE_ACTIVE{modelName="NVIDIA A30", container="gpu-test"})
        threshold: '0.8'
  • name : Tên Deployment GPU ở ví dụ là gpu-test
  • serverAddress: Endpoint của Prometheus server ở ví dụ là http://prometheus-kube-prometheus-prometheus.prometheus.svc.cluster.local:9090
  • query : Câu lệnh PromQL để tìm ra giá trị dựa vào đó tiến hành autoscale, ở trên ví dụ là tìm các giá trị trung bình của biến DCGM_FI_PROF_GR_ENGINE_ACTIVE
  • threshold : giá trị đạt ngưỡng để bắt đầu active autoscale, ở ví dụ là 0.8

Như vậy như ví dụ trên, mỗi khi có giá trị trung bình củaDCGM_FI_PROF_GR_ENGINE_ACTIVE lớn hơn 0.8 thì ScaledObject sẽ thực hiện scale các pod của Deployment name gpu-test. Sau khi tạo ScaledObject, deployment sẽ tự động scale về 0, như vậy là đã cấu hình thành công.
